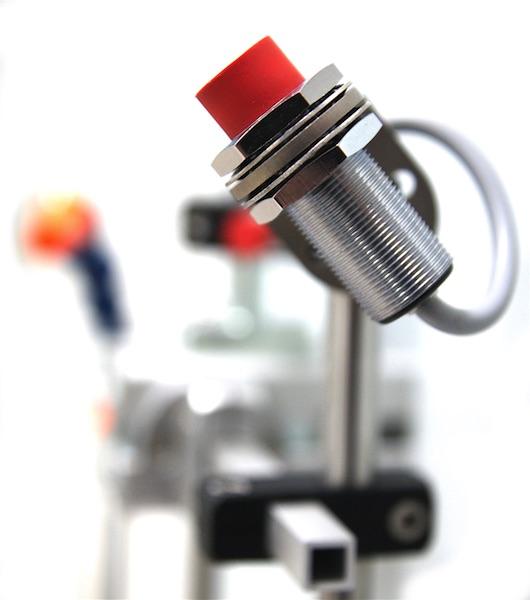

Jak zamocować i ustawić czujnik?

MSX

Łączniki MSX są najprostszymi i najtańszymi łącznikami w ofercie E+G, wykonanymi ze wzmocnionego włóknem szklanym technopolimeru na bazie poliamidu oraz śrub i nakrętek nierdzewnych. Takie połączenie materiałów umożliwia zastosowanie ich w niemal każdej aplikacji, również o podwyższonych wymaganiach odporności na korozję. Geometria otworów łączników MSX została zaprojektowana tak, by pasowały zarówno do profili okrągłych, jak i kwadratowych. Przeznaczone są jednak do niewielkich obciążeń; ze względu na odkształcalność sprężystą tworzyw sztucznych nie gwarantują wysokiej sztywności. Przy doborze należy uwzględnić zakres temperatur roboczych (od -20°C do +60°C). Ograniczeniem stosowania może być również możliwość kontaktu z wyjątkowo agresywnymi środkami chemicznymi.

MSR

Łączniki MSR zostały zaprojektowane do mocowania i regulacji czujników, dla których niektóre z właściwości układu łączników serii MSX mogą być niewystarczające. Łączniki serii MSR w połączeniu ze specjalnymi karbowanymi profilami, oferują większą sztywność oraz szybkość regulacji układu.

Poszczególne łączniki są zaciskane tylko jedną śrubą, dzięki czemu ewentualne przestawienie elementów w pięciu stopniach swobody może odbyć się bardzo szybko. Kolorowe zaślepki podstawy mogą dodatkowo służyć, jako identyfikator poszczególnych funkcji.

Fot.: Elesa+Ganter

Uniwersalny System Mocowania Czujników (USMC)

Uniwersalny System Mocowania Czujników bazuje na łącznikach z aluminium, zapewniających bardzo dobrą stabilność i sztywność połączeń profili przy stosunkowo niewielkich wymiarach i masie własnej. Podobnie jak w łącznikach MSX, komponenty bazują na profilach okrągłych i kwadratowych oraz zestandaryzowanych elementach łączących, dających możliwość tworzenia elastycznych układów mocowania i regulacji. Oprócz samych łączników i profili dostępne są również zestandaryzowane oprawki i płyty montażowe ze stali nierdzewnej do mocowania czujników i fotokomórek. Ułatwia to znacznie montaż układu regulacji, eliminując konieczność dorabiania dodatkowych elementów.

Łączniki systemu USMC mogą dodatkowo zostać wyposażone w zestawy zaciskowe GN 911 umożliwiając przezbrajanie układu bez użycia dodatkowych narzędzi.

Wszystkie powyższe cechy składają się właśnie na uniwersalność systemu USMC, dając konstruktorowi sporą elastyczność wyboru części i swobodę regulacji.

Konstrukcyjne łączniki do profili

Wszędzie tam, gdzie jest wymagana najwyższa sztywność, przy jednoczesnym stosowaniu dużych obciążeń, swoje zastosowanie znajdują łączniki konstrukcyjne do profili. Szeroka gama elementów mocujących w postaci jedno oraz wieloczęściowej oferuje niemal nieograniczone możliwości ich zestawienia. Podobnie jak w USMC, wszystkie konstrukcyjne łączniki do profili mogą być wyposażone w zestawy zaciskowe, ułatwiające regulację układu. Dodatkowo, elementy tego układu są dostępne również w wykonaniach nierdzewnych.

W zależności od potrzeb, czujniki i fotokomórki lub inne drobne elementy automatyki możemy mocować i regulować na różne sposoby, wykorzystując najodpowiedniejszy do tego system mocowania.

Pełna oferta łączników do profili:
www.elesa-ganter.pl/produkty/laczniki-do-profili-i-mechanizmy-przesuwu


Źródło: Elesa+Ganter
