Prowadnice teleskopowe do każdej aplikacji

Prowadnice teleskopowe do każdej aplikacji

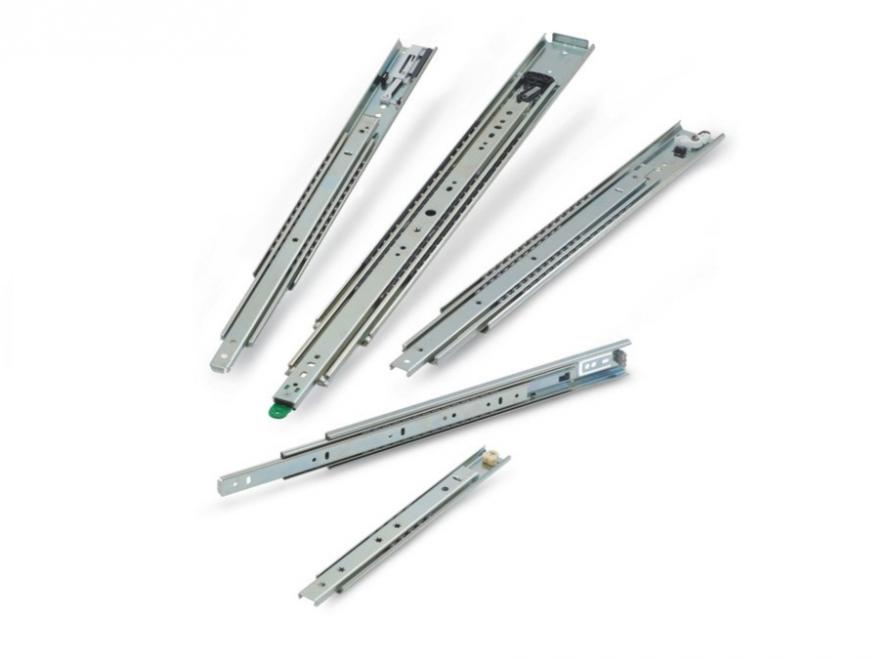

 Fot.: Elesa+Ganter

Elesa+Ganter rozszerzyła ofertę prowadnic teleskopowych o nową gamę przeznaczoną do zastosowań uniwersalnych.

Nowe prowadnice o oznaczeniach od GN 1400 do GN 1460 uzupełniają dotychczasową ofertę o wykonania z walcowanej blachy, które posiadają szeroki zakres nośności (od 28 do 310 kg), dodatkowe funkcjonalności oraz dogodny dla klienta wybór materiałów.

Firma Elesa+Ganter oferowała dotychczas wyłącznie prowadnice liniowe i rolkowe (seria GN 2402-GN 2428) wykonane z ulepszanych cieplnie materiałów o dużej precyzji i odporności na zużycie. Nowa gama prowadnic teleskopowych jest odpowiedzią na potrzeby klientów i umożliwia im zastosowanie tego typu elementów praktycznie w każdej aplikacji.

Wysuw nowych prowadnic mieści się w zakresie od 300 do 1500 mm. Pojedyncza prowadnica składa się z dwóch, trzech lub czterech szyn, połączonych kulkowymi łożyskami liniowymi, osadzonymi w stalowych koszykach. Dzięki takiemu rozwiązaniu istnieje możliwość częściowego wysuwu (min. 75%), pełnego (min. 100%) oraz powiększonego (min. 150% długości szyny zewnętrznej). Nowe prowadnice teleskopowe posiadają wiele dodatkowych opcji wyposażenia:

  • gumowe ograniczniki wysuwu oraz mechanizmy blokujące,
  • zamki w pozycji wysuniętej i zsuniętej,
  • mechanizmy samodomykające z lub bez amortyzatora,
  • funkcję rozłączania szyn.

Możliwe są również inne wykonania specjalne wg. indywidualnych potrzeb klienta.



Głównym przeznaczeniem tej serii prowadnic są różnego typu systemy szufladowe, w których dwie prowadnice pracują naprzeciw siebie w orientacji poziomej (patrz szkic poniżej).


Prowadnice są odpowiednie do zastosowań w wielu branżach przemysłu, takich jak:

  • budowa maszyn,
  • pojazdy specjalne,
  • zabudowy magazynowe, czy warsztatowe,
  • lotnictwo,
  • sektor medyczny oraz spożywczy (jako wykonanie standardowe, dostępne są tu prowadnice nierdzewne, zabezpieczone smarem zgodnym z FDA – Food and Drug Administration).



Pomimo szerokiego zakresu możliwych konfiguracji, prowadnice zostały zebrane w kilka norm, przedstawionych w przejrzysty sposób na osobnych kartach katalogowych. Zestawienie wszystkich modeli prowadnic ich parametrów technicznych i dostępnych funkcji w formie tabeli pozwala szybko wytypować odpowiednią prowadnicę. Również sposób przedstawienia otworów montażowych szyn jest bardzo jednoznaczny i czytelny dla użytkownika.


Polecamy:
Profil firmy Elesa+Ganter na portalu Staleo.pl



Źródło: Elesa+Ganter

Dodano 16.04.2018
