Pneumatyczne elementy mocujące do dużych ilości

Pneumatyczne elementy mocujące do dużych ilości


Firma HEINRICH KIPP WERK do istniejącego asortymentu dołożyła szeroką paletę elementów mocujących. Nowości wyróżnia pneumatyczna zasada działania, a są one przeznaczone do stosowania w obrabiarkach. Dzięki częściowej automatyzacji procesy zostały znacznie ułatwione.

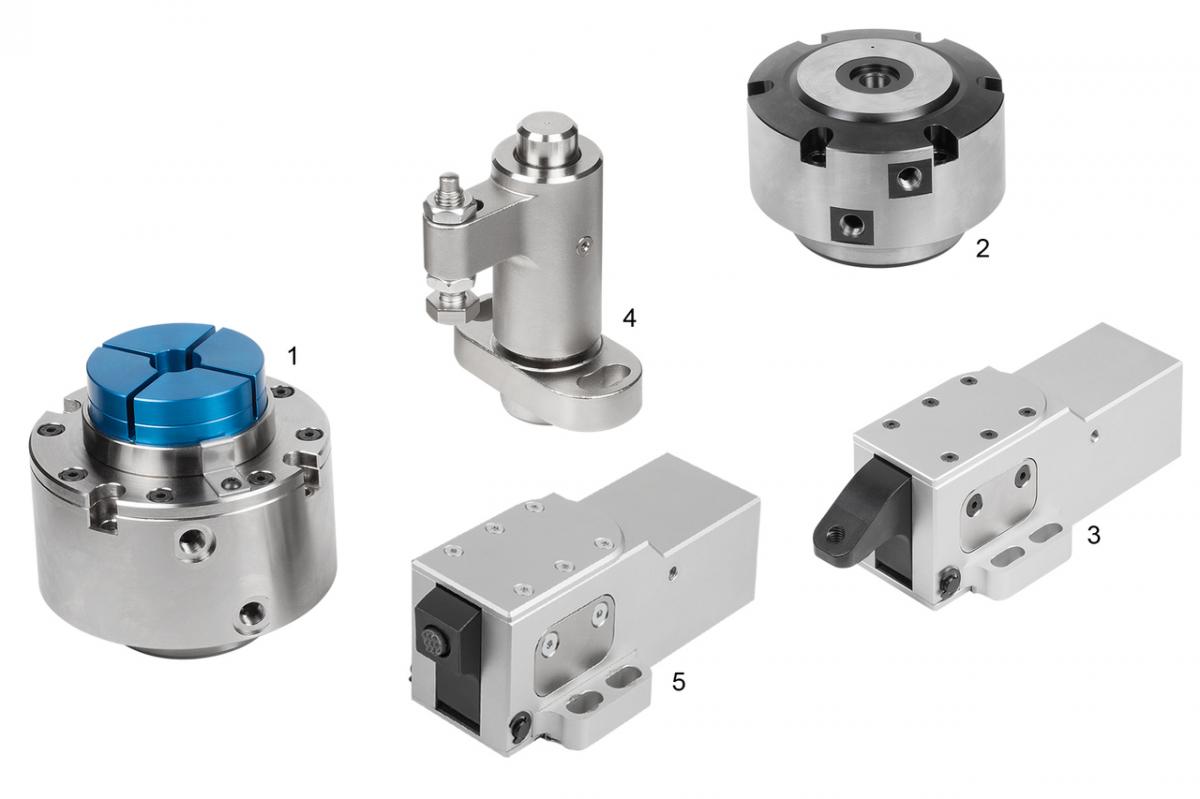

Pneumatyczny przyrząd do mocowania1 kształtowego składa się z korpusu mocującego i tulei zaciskowej. Po nakręceniu korpusu mocującego na właściwe urządzenie sprężone powietrze dostarczane przez złącza oznaczone „otwieranie“ lub „zamykanie“ pneumatycznie odblokowuje lub zaciska tuleje zaciskowe. Łatwa wymiana tulei zaciskowej umożliwia szybkie oraz pewne mocowanie różnych przedmiotów obrabianych o nieregularnych kształtach.

Korzystanie z dociskacze hakowe pneumatyczne2 przewiduje skręcenie przedmiotu obrabianego ze sworzniem mocującym. Otwieranie i zamykanie odbywa się dzięki dostarczeniu sprężonego powietrza do oznaczonych złączy. Kolejne przyłącze służy do przedmuchiwania i czyszczenia powierzchni przylegającej. Dodatkowo poprzez to złącze możliwe jest wykonanie zapytania, czy przedmiot obrabiany przylega do powierzchni. Ponadto dociskacze pneumatyczne2 mogą być używane jako system mocowania z punktem zerowym.

Decydującą cechą wyróżniającą łapy hakowe pneumatyczne3, dociski odchylane4dociski boczne pneumatyczne5 jest kierunek mocowania przedmiotów obrabianych. Łapy hakowe pneumatyczne3 mocują od góry. Dociski odchylane pneumatyczne4 są odchylane w sposób umożliwiający swobodne zakładanie, wyjmowanie oraz mocowanie przedmiotów obrabianych od góry. Optymalne dojście zapewniają dociski boczne pneumatyczne5: Dzięki mocowaniu bocznemu górna powierzchnia obróbki pozbawiona jest krawędzi zakłócających.




Źródło: KIPP Polska


Dodano 25.11.2019
