Mocne imadło do obróbki 5-osiowej

Mocne imadło SCHUNK KONTEC KSX-C do obróbki 5-osiowej z nastawną osią mocowania.

W odpowiedzi na wysokie zapotrzebowanie, SCHUNK rozszerza asortyment wzmocnionych imadeł do obróbki 5-osiowej, aktualnie wyposażonych w nastawną oś mocowania: bezobsługowe imadło SCHUNK KONTEC KSX-C będzie teraz dostępne w czterech wariantach długości korpusu bazowego (330 mm, 430 mm, 500 m i 630 mm) oraz w dwóch wariantach wysokości (174 mm i 125 mm). To wysokiej jakości imadło do obróbki 5-osiowej jest wyposażone w dwie szczęki, które można precyzyjnie przesuwać z wykorzystaniem laserowo naniesionej podziałki. Siłę mocowania można regulować bez użycia narzędzi w zakresie od 4 kN do 40 kN, dokonując jej pomiaru bezpośrednio na detalu. Imadło zapewnia dużą siłę dającą bezpieczny chwyt nawet przy minimalnej powierzchni mocowania. Mocowanie detali trwa kilka sekund dzięki zastosowaniu szybkiego mocowania dźwignią w zakresie 160°, które jest odporne na wibracje i charakteryzuje się wysoką dokładnością powtórzeń. Ponieważ mocowanie detalu odbywa się poprzez siłę pociągową, na korpus działa jedynie ograniczone obciążenie zginające. Ponadto układ prowadnic szczęk i budowa mechanizmu mocującego umożliwiają bardzo sztywne i stabilne wymiarowo ustawienie, stwarzając doskonałe warunki do precyzyjnej obróbki drugiej strony.

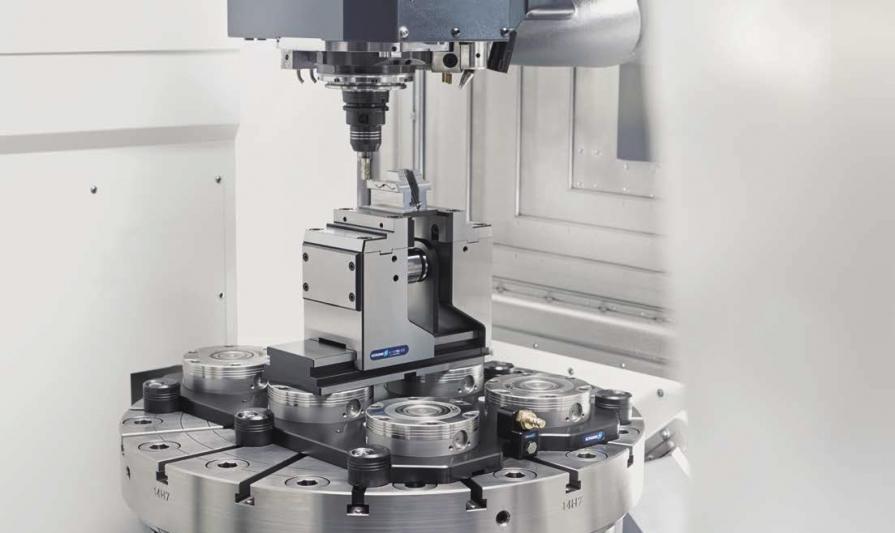

Obie szczęki całkowicie szczelnego imadła SCHUNK KONTEC-KSX-C do obróbki 5- osiowej mogą być przesuwane, dzięki czemu można odpowiednio ustawić środek mocowania. Ponadto siłę mocowania można dowolnie regulować w zakresie od 4 kN do 40 kN. Obecnie imadło jest dostępne w czterech wariantach długości i dwóch wariantach wysokości.

Całkowicie szczelna obudowa

Zarówno napęd, jak i mechanizm regulacji 5-osiowego imadła są szczelnie zabudowane dla ochrony przed wiórami, brudem i chłodziwem. Łatwa w czyszczeniu konstrukcja zapobiega gromadzeniu się wiórów. Tym samym imadło KONTEC KSX-C można płynnie włączyć do modułowego systemu wysoko wydajnych mocowań detali oferowanego przez SCHUNK. Sworznie mocujące systemu szybkiej wymiany palet SCHUNK VERO-S można wykorzystać do bezpośredniego montażu korpusu bez potrzeby stosowania płyty adaptera. Imadło zestawione z systemem szybkiej wymiany palet można wymienić na stole maszynowym w ciągu kilku sekund, z maksymalną powtarzalnością zamocowania. Opcjonalnie może być ono wyposażone w standardowe, aluminiowe lub specjalne szczęki górne do obróbki 5-osiowej. Zamiennie można zastosować szczęki wahliwe oraz liczne inne standardowe szczęki SCHUNK, z najszerszego na rynku asortymentu szczęk tokarskich.

Źródło: SCHUNK
