Maszyna do walcowania wężownic

POSŁUCHAJ ARTYKUŁU

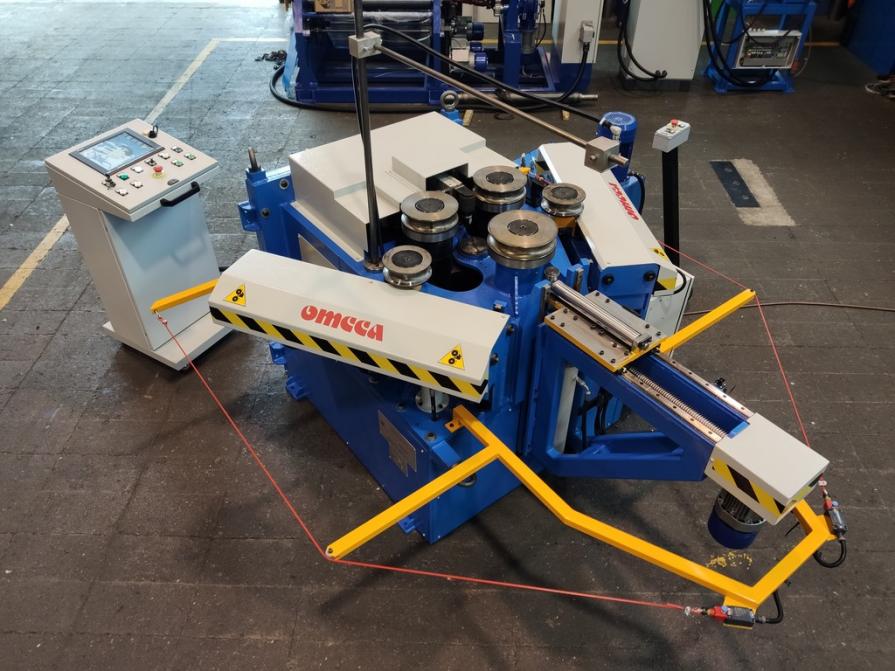

Maszyna  do walcowania wężownic, która wprowadzi wiele innowacji w produkcji.

Niedawno taka maszyna do walcowania wężownic zainstalowana została na południu polski u producenta m.in. urządzeń do odnawialnych źródeł energii. Producentem maszyny jest włoska firma OMCCA Snc model to THV 60 CNC. OMCCA od 1981 roku produkuje maszyny do walcowania nazywane inaczej zwijarkami do blachy. Firma ma w swojej ofercie maszyny hydrauliczne oraz elektryczne.

Specyfikacja techniczna:

  • Średnica wałów 70 mm
  • Średnica rolek standard 245 mm
  • Szybkość rotacji 0-7 m/min

Zdolności gięcia:

  • Rury 31,8 X  2,6 mm
  • Rury 42,2 X  2,45 mm

Charakterystyka maszyny :
  1. Struktura monolityczna ze stali elektrospawanej, normalizowanej, obrabiana na obrabiarkach terowanych numerycznie;

  2. Wały, koła zębate i zębatki ze stali stopowej Ni.Cr.Mo. obrabiane termicznie i szlifowane;

  3. 3 wały napędzane z oprzyrządowaniem na rurę fi 33 i fi 42,4;

  4. Regulacja niezależna dwóch wałów dolnych na cylindrach hydraulicznych;

  5. Ogranicznik mechaniczny, regulowany na pokrętle, do pozycjonowania powtarzalnego każdej rolki gnącej;

  6. Ogranicznik momentu zamontowany na wale górnym do kompensacji szybkości perymetralnej w  przypadku walcowania profili po krótszym boku;

  7. Maszyna wywracana, może pracować w dwóch osiach zarówno osi poziomej jak i pionowej;

  8. Zawory przeciążeniowe zarówno dla układu elektrycznego jak i hydraulicznego;

  9. Rotacja na łożyskach odpornych na duże obciążenia dynamiczne;

Charakterystyki Software

  • Programowanie graficzne detalu w 2D;
  • Optymalizacja sekwencji walcowania trójwymiarowego, wprowadzanie tabelaryczne pozycji osi z kontrolą automatyczną, kalkulacja automatyczna pozycji osi R i Z;
  • Interfejs użytkownika oparty na Windows® jak możliwość programowania off-line na PC standard, wykorzystując odpowiedni software do symulacji PLC modyfikowalny przez konstruktora;
  • Pilotowanie osi hydraulicznych zaworami proporcjonalnymi, silniki prądu stałego i zmiennego, bruschless i falowniki, zarówno w sposób tradycyjny wykorzystując połączenie profibus z PLC bezpieczeństwa;

Maszyna dostępna dla Państwa pośród maszyn do obróbki plastycznej metalu oferowanych przez firmę DIG ŚWITAŁA.


Źródło: DIG Świtała


DIG Świtała Sp. z o.o.
Dworcowa 53
44-340 Łaziska
+48 32 720 35 40
