Jakie są różnice między pionowymi a poziomymi centrami obróbczymi CNC?

Wybór odpowiedniego centrum obróbczego CNC to kluczowa decyzja w procesie produkcji. Dwa najpopularniejsze typy to pionowe (VMC) i poziome (HMC) centra obróbcze. Różnią się one konstrukcją, sposobem pracy oraz zastosowaniami. W tym artykule omówimy kluczowe różnice między tymi dwoma typami maszyn.

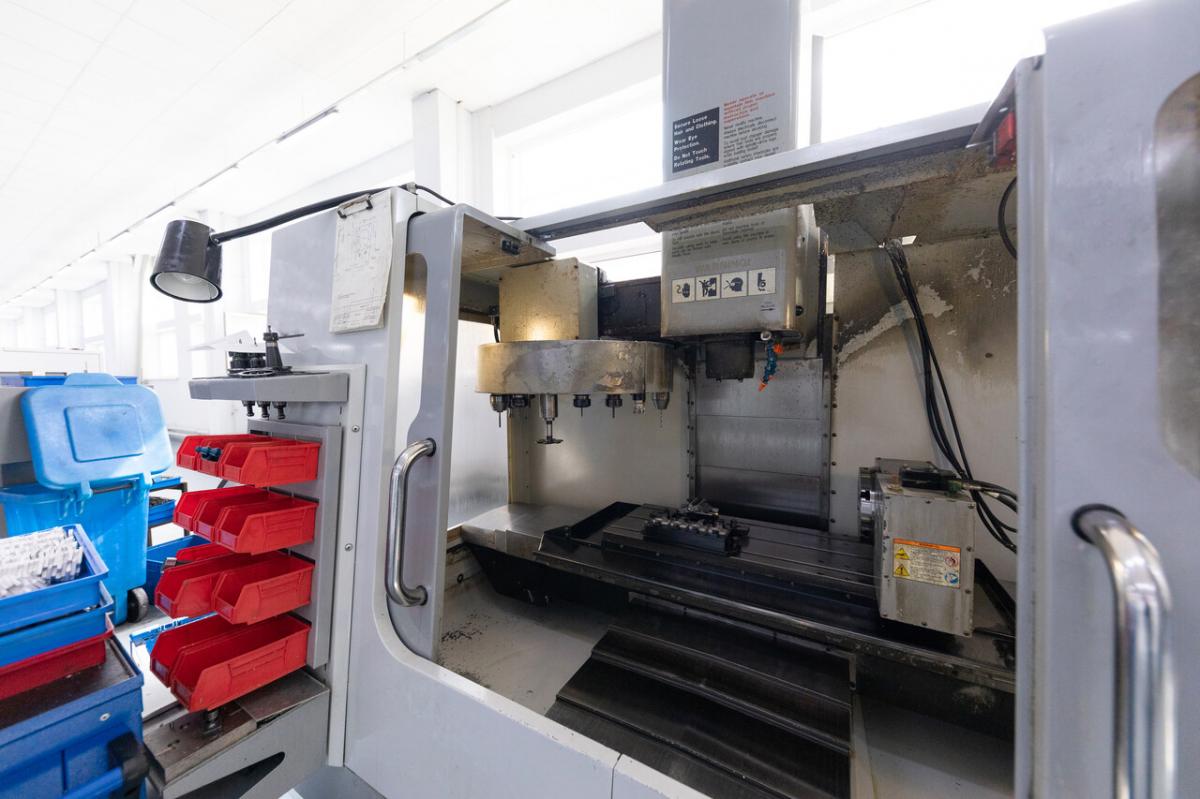

Pionowe centra obróbcze (VMC - Vertical Machining Center)

Charakterystyka

• Wrzeciono jest ustawione pionowo.

• Stół roboczy przesuwa się w osiach X i Y, a wrzeciono w osi Z.

• Obróbka skrawaniem odbywa się głównie od góry.

Zalety

• Niższy koszt zakupu i eksploatacji – VMC są zazwyczaj tańsze niż HMC.

• Łatwa obsługa – Intuicyjne sterowanie i łatwy dostęp do obrabianego detalu.

• Kompaktowe wymiary – Zajmują mniej miejsca w hali produkcyjnej.

• Idealne do małych i średnich serii produkcyjnych – Świetne do wykonywania precyzyjnych detali o umiarkowanej skali produkcji.

Wady

• Gorsze odprowadzanie wiórów – Wióry mogą gromadzić się na detalu, co może wymagać dodatkowego systemu chłodzenia i oczyszczania.

• Mniejsza wydajność w produkcji masowej – Przeznaczone głównie do krótszych serii produkcyjnych.



Poziome centra obróbcze (HMC - Horizontal Machining Center)

Charakterystyka

• Wrzeciono jest ustawione poziomo.

• Obrabiany detal jest montowany na obrotowym stole, co umożliwia wielostronną obróbkę.

• Wióry spadają swobodnie, co poprawia jakość i efektywność pracy.

Zalety

• Lepsza wydajność – Możliwość obrabiania większej liczby detali jednocześnie.

• Lepsze odprowadzanie wiórów – Poprawia jakość powierzchni i zmniejsza ryzyko uszkodzenia narzędzi skrawających.

• Wyższa precyzja – Mniejsza liczba zatrzymań i zmian narzędzi poprawia dokładność.

• Idealne do produkcji masowej – Świetnie sprawdzają się w seryjnej obróbce dużej liczby detali.

Wady

• Wyższy koszt zakupu i eksploatacji – HMC są droższe niż VMC.

• Bardziej skomplikowana obsługa – Wymagają bardziej zaawansowanego programowania i doświadczonych operatorów.

• Większa powierzchnia robocza – Potrzebują więcej miejsca w hali produkcyjnej.

Które centrum obróbcze CNC wybrać?

• Jeśli produkujesz krótkie serie i zależy Ci na niższych kosztach – wybierz VMC .

• Jeśli prowadzisz masową produkcję i potrzebujesz większej wydajności – HMC będzie lepszym rozwiązaniem.

Podsumowanie

Wybór między pionowym a poziomym centrum obróbczym CNC zależy od rodzaju produkcji, budżetu i dostępnej przestrzeni. Pionowe centra są bardziej ekonomiczne i wszechstronne, natomiast poziome oferują większą wydajność i jakość w produkcji seryjnej. Przed podjęciem decyzji warto dokładnie przeanalizować potrzeby swojej firmy.
