Sensoryczna oprawka narzędziowa

POSŁUCHAJ ARTYKUŁU


SCHUNK wkracza w nową erę produkcji oprawek narzędziowych: już od września 2020 dostępna jest sensoryczna hydrauliczna oprawka narzędziowa iTENDO - najbardziej czuła oprawka narzędziowa na rynku.


Po raz pierwszy możliwe jest monitorowanie procesów obróbki metalu z dużą rozdzielczością bezpośrednio na narzędziu oraz sterowanie parametrami skrawania w czasie rzeczywistym. Wymagany czujnik przyspieszenia i elektronika są zintegrowane z oprawką narzędziową bez wpływu na jej kontur kolizyjny i inne właściwości.

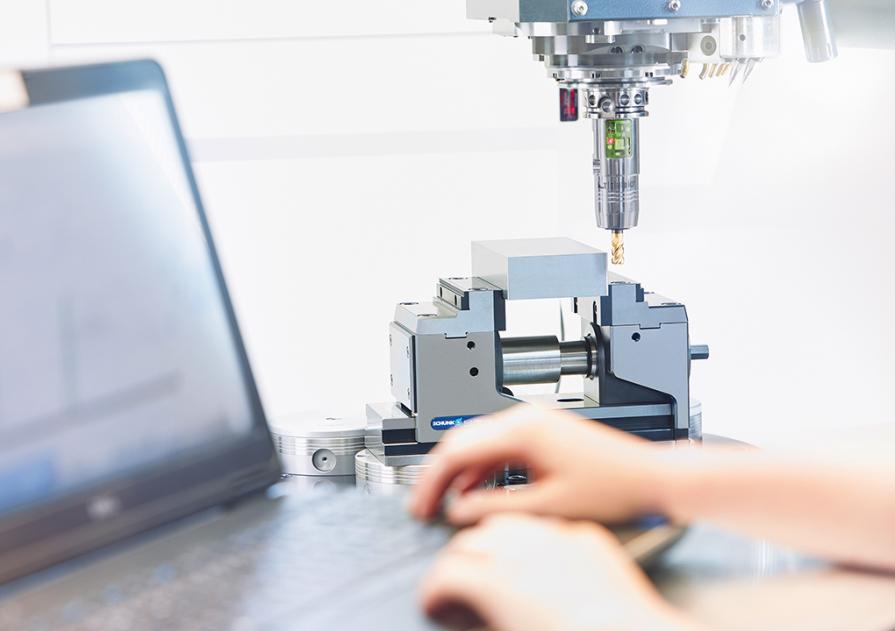

Inteligentna oprawka iTENDO umożliwia monitorowanie procesu w czasie rzeczywistym i sterowanie bezpośrednio na narzędziu. Akumulator oprawki pracuje przez 10 godzin ciągłej eksploatacji lub 14 dni w trybie gotowości na stojaku narzędziowym.

iTENDO jest w stanie bezproblemowo rejestrować proces obróbki, monitorować wcześniej zdefiniowane dokładne wartości graniczne, a w przypadku nieprawidłowości umożliwiać adaptacyjną kontrolę prędkości obrotowej i posuwu w czasie rzeczywistym. Inteligentna oprawka narzędziowa wyposażona w czujnik, akumulator i moduł nadajnika, rejestruje dane bezpośrednio z narzędzia i przekazuje je bezprzewodowo (Bluetooth) do odbiornika w maszynie, skąd są dalej przesyłane przewodem do systemu sterowania i oceny. Dzięki temu system znacząco różni się od innych rozwiązań dotyczących kontroli procesu. Podczas, gdy monitorowanie bieżących danych wrzeciona umożliwia jedynie przekazywanie informacji na temat wibracji, inteligentne mocowanie narzędzia zapewnia precyzyjne dane na temat procesu. W zastosowaniach pilotażowych sprawdziło się ono podczas frezowania, wiercenia, pogłębiania, a nawet gratowania.

Wysoce precyzyjne, hydrauliczne oprawki narzędziowe TENDO firmy SCHUNK, od lat spełniają najwyższe jakościowe wymagania obróbki skrawaniem. Wyjątkowe wartości przenoszenia momentu obrotowego, zdolność do tłumienia drgań, stabilność oraz wzorcowe bicie czynią oprawkę TENDO doskonałym narzędziem precyzyjnej i szybkiej obróbki - nawet w przypadku obróbki zgrubnej.

1. Obróbka objętościowa – Frezowanie

TENDO jest pierwszą hydrauliczną oprawką narzędziową nadającą się do ciężkiej obróbki zgrubnej, np. ewakuacja wióra do 400 cm3/min przy 42CrMo4 (4140).

2. Rozwiercanie

Podczas rozwiercania znakomite tłumienie drgań zapewnia wysoką jakość obrabianej powierzchni, a małe bicie – zachowanie dokładnych wymiarów.

3. Wiercenie

Wiercenie – jedna z silnych stron serii TENDO. Tłumienie drgań i bicie promieniowe < 0,003 mm są silnymi argumentami przemawiającymi za TENDO.

4. Pogłębianie/fazowanie

Wysoka jakość osiągana przy pogłębianiu i fazowaniu jest wynikiem precyzji i niskiego bicia promieniowego

5. Gwintowanie

Wysoki moment obrotowy (do 900 Nm przy Ø 20 mm) i dobre tłumienie drgań predestynują TENDO do zadań gwintowania.

Sensoryczna oprawka narzędziowa SCHUNK-iTENDO

W szerokiej gamie oferowanych przez firmę SCHUNK oprawek hydraulicznych znajdują się także rozwiązania specjalne, spełniające szczególne wymagania klientów. Rodzina oprawek narzędziowych TENDO obejmuje:

  • TENDO LSS- supercienkie i maksymalnie dokładne
  • TENDOturn- technika hydrauliczna do tokarek
  • TENDO- ES- ekstremalnie krótkie
  • TENDO E Compact BT-DC (Dual Contact) z jednoczesnym mocowaniem na stożku i na kołnierzu oprawki.
  • TENDO Slim 4ax- doskonała do obróbki kieszeni
  • iTENDO – sendoryczna, najbardziej czuła

Zestaw startowy do prostego uruchamiania

W pierwszej kolejności SCHUNK standaryzuje iTENDO dla wspólnego złącza HSK-A 63 o średnicach zacisku od 6 mm do 32 mm i długości 130 mm. Sensoryczna oprawka narzędziowa jest przystosowana do wykorzystania chłodziwa i zaprojektowana do pracy z prędkością do 10000 obr./min. Uruchomienie i analiza danych odbywa się za pośrednictwem pulpitu nawigacyjnego opartego na przeglądarce, na standardowych komputerach PC, tabletach lub smartfonach. W najprostszej konfiguracji, którą można zaimplementować całkowicie bez regulacji maszyny, dane na żywo z czujnika mogą być wyświetlane bezpośrednio na pulpicie nawigacyjnym SCHUNK za pośrednictwem połączenia lokalnego. W tym celu firma SCHUNK zapewnia specjalny system obudów ze zintegrowanym wyświetlaczem, umożliwiający uruchomienie oprawki narzędziowej w ciągu dwóch godzin i przy minimalnym wysiłku. W drugiej konfiguracji sterownik jest idealnie połączony z systemem sterowania maszyną przez technika serwisowego za pośrednictwem cyfrowego lub analogowego we/wy, aby na przykład wyzwalać alarmy lub adaptacyjnie sterować procesami. Trzecia i najbardziej zaawansowana konfiguracja umożliwia dodatkową wymianę informacji z maszyną (np. w przypadku najnowszego systemu sterowania Siemens, poprzez OPC UA). Wszystkie warianty można również obsługiwać i centralnie nimi sterować za pośrednictwem rozwiązania chmurowego.

Przy wyborze właściwego systemu mocowania narzędzi konieczne jest uwzględnienie wielu czynników i określenie zadań obróbki skrawaniem, według których wybrany zostanie optymalny system. Różnorodność hydraulicznych oprawek narzędziowych TENDO firmy SCHUNK pozwala na optymalizację kosztową i jakościową zarówno obróbki zgrubnej jak i wykańczającej.


Źródło:
SCHUNK
Redaktor MR

SCHUNK Intec Sp. z o.o.
Puławska 40 A
05-500 Piaseczno
+48 22 726 25 00
