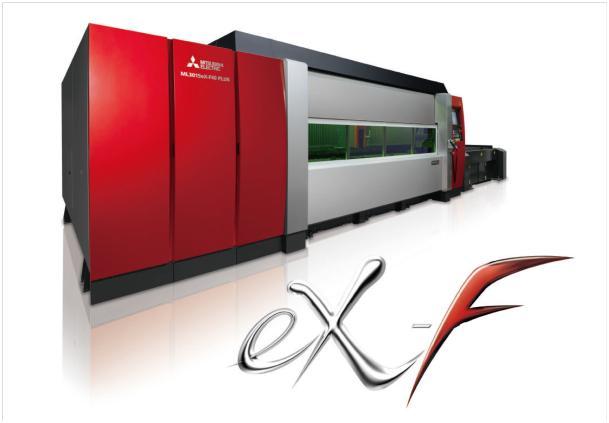

Nowy Laser Fiber Mitsubishi ML3015eX-F40 PLUS

Nowy Laser Mitsubishi Electric ML3015eX-F40 PLUS w technologii FIBER to duży krok w kierunku zwiększenia sprawności energetycznej, jakości i szybkości cięcia.

Taki postęp stał się to możliwy, dzięki daleko idącym modyfikacjom wprowadzonym w rezonatorze (źródle), zmianom w głowicy tnącej oraz autorskim aplikacjom w oprogramowaniu. Ten laser to kolejny duży krok w oczekiwaniu na zupełnie nowe rozwiązanie, które ukaże się w 2016 roku i zostanie zaprezentowane na EURO BLECH 2016, w Hanowerze.

Nowy laser w technologii FIBER jest zgodny z filozofią MITSUBISHI: „wszystko z jednego źródła”: Maszyna – napędy – sterowanie – źródło

Tak więc widać wyraźnie, że MITSUBISHI konsekwentnie realizuje plan wprowadzania własnych rozwiązań, które ustalają standardy dla nowych maszyn tego typu.


*przy wykorzystaniu opcji Funkcja Cięcia Blach Grubych

Ogromny postęp techniczny, zarówno w samej maszynie, jak i technologii cięcia dzięki nowym aplikacjom, pozwolił uzyskać lepszą sprawność, jakość i szybkość. Rezultat to znacząco wyższe szybkości cięcia, w porównaniu do CO₂, dla blach ze stali zwykłej o grubościach do 6 mm, przy grubościach 9 mm szybkości stają się porównywalne dla obu technologii. To zestawienie jest aktualne jednak tylko, gdy do cięcia stosujemy azot - przy stosowaniu tlenu szybkości są porównywalne. Cięcie azotem jest droższe, ale cena kompensowana jest ilością wyciętych detali w jednostce czasu.

Jakość cięcia dla stali nierdzewnej jest porównywalna do grubości ok. 3 mm, większe grubości blach jednoznacznie potwierdzają wyższość technologii CO₂.

Autorska opcjonalna aplikacja MITSUBISHI do cięcia grubych blach ze stali zwykłej (Funkcja Cięcia Blach Grubych) pozwala na bardzo znaczące zwiększenie efektywności cięcia; przykładowo dla blachy zwykłej o grubości 16 mm, różnica w koszcie cięcia wynosi 67% ! Opracowana przez MITSUBISHI aplikacja jest bardzo dużym krokiem, w kierunku obniżenia kosztów cięcia.


W prezentowanym modelu MEL3015eX-F40 PLUS, możliwe jest wycinanie otworów o średnicy Ø2 mm w blachach ze stali zwykłej o grubości 25 mm! Udoskonalono również technologie wycinania małych otworów.

Udoskonalono proces cięcia średnich grubości stali czarnej. Dla grubości 9 mm, w porównaniu do technologii CO₂, zredukowano czas cięcia o 40 %, przy obniżeniu kosztów cięcia o 25 %.

Kolejną opcją jest Funkcja HIGH PEAK PIERCING – zwiększającą szybkość przebijania dla stali zwykłej o grubości 25 mm – o 48%, dla grubości 19 mm – o 73 %, dla grubości 12 mm – o 80 %.

Opracowano nowe dysze, dostosowujące działanie gazu osłonowego do długości fali technologii FIBER.

Udoskonalono chropowatość przekroju powierzchni cięcia dla grubych blach ze stali czarnej – dla dobrych jakościowo materiałów o grubości 25 mm, można uzyskać skos 0,27 mm i chropowatość ok. 52 µm w porównaniu do tradycyjnych technologii i technologii dyskowej to najlepszy wynik.

F-CUT – umożliwia uzyskanie bardzo wysokich prędkości cięcia blach cienkich dzięki możliwości sterowania załączania / wyłączania lasera z prędkością 1 µsek. Zwiększono również grubość blachy, dla której jest możliwe stosowanie tej aplikacji do 3 mm dla stali nierdzewnej (poprzednio max. 1 mm) oraz 6 mm dla stali zwykłej. Pozwala to skrócić czas ciecia dla stali zwykłej o 60%, a koszt cięcia o 65%, w porównaniu do laserów CO₂ Mitsubishi.

Dzięki zwiększeniu szybkości realizacji poszczególnych operacji (takich jak czyszczenie dyszy, kalibracja czujnika wysokości, wymiana dysz (jeżeli zastosowano opcję automatycznej zmiany dysz) oraz jednoczesności ich realizacji, zredukowano czas przygotowawczy o 50%.

W systemie sterowania wprowadzono szereg zmian i innowacji, ułatwiających prace operatora maszyny:

Prosty nesting bazujący na prostokątnych kształtach, w wypadku, gdy trzeba dodać istniejącego programu dodatkowe części.

Automatyczny fokus – wystarczy wybrać funkcję „automatyczny fokus” i nacisnąć Start.

Dwuetapowe uruchamianie lasera; odczyt kodu paskowego i naciśniecie START.

Prosty edytor programu, pozwalający na dokonanie szybkich zmian w samym programie jak i kondycjach cięcia.

Symulacja czasu cięcia.

Opatentowany system elektromagnetycznego mocowania głowicy redukujący skutki kolizji mechanicznych oraz ewentualne koszty naprawy w przypadku kolizji głowicy.

Tkzw. „gorąca rezerwa” – dodatkowy moduł  światłowodowy, który stosuje MITSUBISHI, umożliwia ciągłą pracę, nawet w przypadku uszkodzenie jednego modułów.

Aktywna, dynamiczna kontrola pracy, z możliwością zmiany kondycji w trakcie procesu cięcia.

Wzorem z poprzednich modeli MITSUBISHI, wprowadziło i w tym modelu tryb ECO-MODE, który automatycznie wyłącza  etapowo poszczególne funkcje wg. kryterium energochłonności i szybkość  i wznawiana pracy. Tryb jest edytowalny indywidualnie dla każdego użytkownika.

ECO-MODE
Wprowadzone innowacje w prezentowanym nowym laserze MITSUBISHI  pozwalają go określić jako Efektywniejszy, Ekonomiczniejszy i bardziej Ekologiczny .

O zaletach i możliwościach nowego lasera MITSUBISHI  ML3015eX-F40 PLUS W TECHNOLOGII FIBER, możecie się Państwo przekonać już na dniach otwartych w firmie POLTEKNIK 18-22.01.2016 oraz 01-05.02.2016.

Jak również na stoisku firmy podczas targów STOM KIELCE w dniach 09-11.03.2016.

Źródło: Polteknik LTD Sp. z o.o.
