Kompaktowe 5-osiowe pionowe centrum obróbkowe nowej generacji

Kompaktowe 5-osiowe pionowe centrum obróbkowe nowej generacji

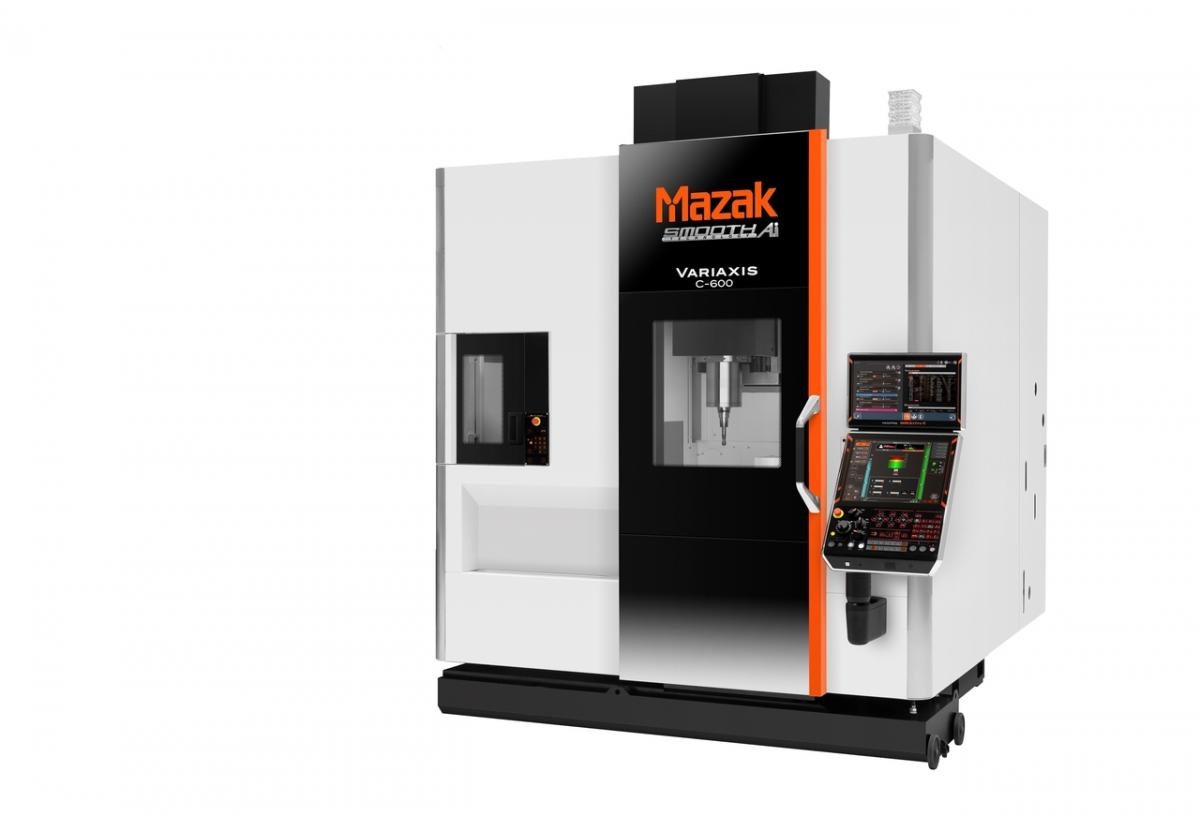

Firma Yamazaki Mazak zaprezentowała VARIAXIS C-600 — nowe 5-osiowe pionowe centrum obróbkowe o wysokiej dokładności, odpowiednie do zastosowań w wielu różnych branżach, między innymi w sektorze lotniczym i motoryzacyjnym.


Model C-600, następca wyjątkowo udanego centrum obróbkowego VARIAXIS j-600/5X, jest dostępny w bardzo atrakcyjnej cenie jako wydajne i ekonomiczne rozwiązanie do obróbki 5-osiowej. VARIAXIS C-600 to sztywne centrum obróbkowe o wysokiej dynamice pracy. Mimo kompaktowej budowy pozwala obrabiać detale o wymiarach sięgających aż Ø730 mm x h450 mm (wysokość) i masie nawet 500 kg. Sztywna konstrukcja obejmuje obustronnie podparty stół uchylno-obrotowy o średnicy Ø600 mm z przekładniami rolkowo-krzywkowymi w osiach B i C.

Wyjątkową wydajność zapewniają wysokie prędkości posuwu w osi X, Y i Z, sięgające 42 m/min, a czas od wióra do wióra wynosi zaledwie 4,5 sekundy. Zaletą maszyny VARIAXIS C-600 jest bogate wyposażenie opcjonalne, zatem można ją ściśle dopasować do konkretnego zastosowania. Maszyna pracuje z wrzecionami o wysokiej sztywności, które są odpowiednie do ciężkiej obróbki stali oraz do szybkiej obróbki materiałów nieżelaznych, takich jak aluminium. Do wyboru są cztery różne wrzeciona: standardowe o prędkości obrotowej 12 000 obr./min, a także opcjonalne wrzeciona o wysokim momencie obrotowym (i prędkości 15 000 obr./min), o wysokiej prędkości (18 000 obr./min) i z napędem o wysokiej mocy (i prędkości 20 000 obr/min).

Ponadto nowe centrum obróbkowe VARIAXIS ma magazyn na 30 narzędzi i automatyczny dwuramienny zmieniacz narzędzi, który może radykalnie skrócić czas od wióra do wióra. Oprócz tej specyfikacji standardowej dostępne są także opcjonalne magazyny na 60, 90 i 120 narzędzi.

Maszynę C-600 wyposażono także w funkcję SmoothAi Spindle firmy Yamazaki Mazak, która poprzez (opatentowane) sterowanie adaptacyjne z wykorzystaniem sztucznej inteligencji minimalizuje drgania wrzeciona frezarskiego, dopasowując parametry skrawania do informacji zwrotnych z czujników wbudowanych w maszynę. Modularna konstrukcja centrum obróbkowego C-600 pozwala na stosowanie w nim różnych układów chłodzenia, działających pod ciśnieniem maksymalnie 70 barów. Dostępne są opcjonalne pakiety do obróbki żeliwa, aluminium i kompozytów oraz odlewów.

VARIAXIS C-600 charakteryzuje się ergonomiczną konstrukcją, która zapewnia operatorowi doskonały dostęp do maszyny. Przewidziano również możliwość łatwej integracji z różnymi rozwiązaniami automatyzacji, takimi jak MPP i Palletech. Opcje, takie jak drzwi do ładowania bocznego oraz przygotowanie pod interfejs pneumatyczny i hydrauliczny, pozwalają na wdrażanie indywidualnych rozwiązań obejmujących roboty i manipulatory. W integracji z systemami automatyki pomaga również sterownik Smooth RCC (Robot Cell Controller).

Z kolei funkcja Robot Setup Assist umożliwia efektywne programowanie robota w układzie współrzędnych maszyny. Centrum obróbkowe VARIAXIS C-600 wyposażone jest w najnowsze, oparte na sztucznej inteligencji sterowanie cnc Mazak SmoothAi. Sterownik uczy się podczas pracy i w sposób ciągły optymalizuje wydajność maszyny. Funkcja SMOOTH MACHINING CONFIGURATION PLUS pozwala operatorowi na wygodne modyfikowanie takich ustawień, jak czas trwania cyklu, rodzaj wykańczanej powierzchni i kształt obróbki, na wyświetlaczu systemu CNC.

Taka możliwość konfiguracji jest szczególnie przydatna w przypadku detali o skomplikowanych konturach definiowanych małymi przyrostami w programie. Ustawienia można zachować i łatwo wykorzystać w przyszłości. Smooth Project Manager umożliwia również wygodne zarządzanie danymi potrzebnymi do realizacji programów obróbki, takimi jak dane narzędzi, uchwytów, współrzędne, parametry i trójwymiarowe modele detali. Na dokładność obróbki korzystnie wpływa również nowa funkcja Ai Thermal Shield, która wykorzystuje algorytmy do automatycznego wyznaczania wielkości niezbędnej kompensacji termicznej.

Źródło: Yamazaki Mazak
Redaktor: EG
