Wielofunkcyjne centra obróbcze MULTICUT od KOVOSVIT MAS

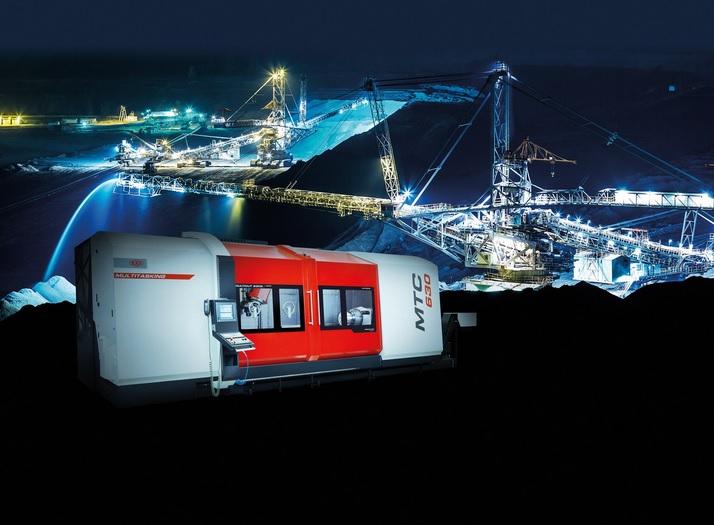

Fot.: KOVOSVIT MAS |
Seria Multicut to wielozadaniowe centra tokarsko – frezarskie oferowane przez firmę KOVOSVIT MAS Polska.
Seria Multicut poprzez zintegrowanie cech wielu urządzeń do obróbki skrawaniem pozwala na znaczące skrócenie łącznego czasu obróbki, uproszczenie przepływu materiału oraz eliminację czasu między poszczególnymi operacjami.
Maszyny przeznaczone są dla części, które muszą zostać poddane obróbce skrawaniem jak również skutecznemu frezowaniu, chodzi więc zarówno o części rotacyjne, a także nieobracające się części. Na maszynie istnieje również możliwość obróbki w pięciu osiach. Korzystanie z tych maszyn jest bardzo zróżnicowane, w różnych segmentach przemysłu, główny nacisk położony jest na energetykę, górnictwo, przemysł lotniczy i transport.
Wielofunkcyjne centra obróbcze i frezarskie są elementem pośrednim między obrabiarkami i frezarkami, przez co rozszerzają możliwości technologiczne jednej maszyny uniwersalnej o wiele technologii (toczenie, gwintowanie, przecinanie, wiercenie, rozwiercanie, frezowanie, frezowanie krzywek, frezowanie obwiedniowe uzębienia, szlifowaniei mierzenie). Maszyny są standardowo wyposażone w oś – B, która umożliwia wiercenie pozaosiowe i pięcioosiowe frezowanie.
MULTICUT 500 - max. Ø 1030 mm, max. l. 1527 (1693) mm
-
W przypadku wersji MULTICUT 500 S (z prawym wrzecionem) maszyna umożliwia
kompleksową obróbkę z obu stron obrabianych elementów. -
Wersja maszyny:
MULTICUT 500 dostępne dwa warianty:
S - wersja z prawym wrzecionem
T - wersja z konikiem
Zakres obróbki |
|
|
Średnica toczenia B=0° |
mm |
549 |
Maksymalny profil frezowania |
mm |
486 x 486 |
Maksymalna długość obróbki |
mm |
1527 / 1693 |
|
|
|
WRZECIONA ROBOCZE |
S1 a S2 / S1 |
|
Maksymalna średnica przy |
mm |
94 |
Moc wrzeciona S1 i S2 (S1/S6 40%) |
kW |
59 / 74 |
Maksymalne obroty |
min-1 |
3500 |
Fot.: KOVOSVIT MAS |
MULTICUT 630 - max. Ø 1150 mm, max. l. 1500, 3000, 4500, 6000 mm
- W przypadku wersji MULTICUT 630 S (z prawym wrzecionem) maszyna umożliwia
kompleksową obróbkę z obu stron obrabianych elementów. - Wersja maszyny:
MULTICUT 630 dostępne dwa warianty:
S - wersja z prawym wrzecionem
T - wersja z konikiem
Zakres obróbki |
|
|
Średnica toczenia B=45° |
mm |
930 |
Maksymalna długość obróbki |
mm |
1500, 3000, 4500, 6000 |
WRZECIONA ROBOCZE |
S1 a S2 / S1 |
|
Maksymalna średnica przy |
mm |
122 |
Moc wrzeciona S1 i S2 (S1/S6 40%) |
kW |
41/43 |
Maksymalne obroty |
min-1 |
2800 |
MULTICUT 500i POWER - max. Ø toczenia 690 mm, max. długość 1527 (1693) mm
Jest to wysokowydajne centrum do toczenia - frezowania umożliwiające połączenie operacji toczenia, frezowania i wiercenia i umożliwia wykonywać je na jednej maszynie, przy jednym mocowaniu, tak aby osiągnąć maksymalną wydajność obrobienia części.
System modułowy pozwala na zamówienie dostarczyć maszynę z przeciwwrzecionem ( wykonanie "S" ), lub z konikiem ( wykonanie "T" ). Odpowiednie połączenie zsynchronizowanych ruchów wrzeciona roboczego i narzędziowego spełniają niemal wszystkie wymogi technologiczne toczenia, gwintowania, wcinania, wiercenia, wywiercenia, frezowania, frezowania krzywek, dłutowania rowków i zazębienia, szlifowania i mierzenia, obrobienia szczupłych wałów przy wspieraniu podtrzymką.
Maszyny Multicut 500 produkowane są w dwóch kinematycznych wariantach:
- Multicut 500i/1500 S POWER– wariant z przeciwwrzecionem
- Multicut 500i/1500 T POWER – wariant z konikiem
Standardowo, wszystkie maszyny MULTICUT 500i/1500 są produkowane, jako pięcioosiowe, które przynoszą możliwość pozaosiowej obróbki i pięcioosiowego frezowania.
Wariant MULTICUT 500i/1500 S wyposażony jest w przeciwwrzeciono i pozwala u odpowiedniej części na kompleksową obróbkę z obydwóch stron na jedno umocowanie z automatycznym przełączeniem elementu obrabianego. Napęd wrzeciona obróbkowego jest rozwiązany przez napęd pasowy od silnika asynchronicznego z przekładnią dwustopniową. Wrzeciono narzędziowe i oś „B“ są napędzane przez zintegrowane silniki chłodzone wodą. Oś „C“ jest zaprojektowana, jako przechylana z oddzielnym napędem synchronicznym poprzez harmoniczną przekładnię.
Fot.: KOVOSVIT MAS |
Maszyny wyposażone są w pojemny łańcuchowy zasobnik narzędzi stałych i napędzanych ze stożkiem mocującym HSK-A63 lub Capto C6. Wszystkie prowadnice liniowe są toczne i napięte. Konstrukcja maszyny jest zaprojektowana z maksymalnym uwzględnieniem dobrych ergonomicznych własności maszyny, panel sterowania znajduje się na obrotowych ramionach, które pozwalają na dobry dostęp do przestrzeni roboczej, przed maszynę i za maszynę, np. do wygodnego dodawania nowych narzędzi do zasobnika. Sygnalizacja stanu maszyny (tzw. majak) znalazł się na najwyższym miejscu na maszynie, tak, żeby operator zawsze miał doskonały przegląd o bieżącym stanie maszyny. Z wyjątkiem zbiornika na płyn chłodzący wszystkie elementy, które wymagają regularnych kontroli stanu mediów są scentralizowane w lewej części maszyny, pozwala to obsłudze na łatwą konserwację maszyny. Duże okna przestrzeni roboczej pozwalają na doskonały wgląd w proces cięcia i ustawiania maszyny.
Znakomite połączenie wydajności i dokładności jest zagwarantowane przez doświadczenie i rozwiązania konstrukcyjne poszczególnych grup maszynowych.
GŁÓWNE DANE TECHNICZNE:
ZAKRES ROBOCZY |
|
|
|
Dokładność geometryczna i robocza |
ISO 13041 |
|
|
Maksymalna średnica toczenia |
mm |
690 |
|
Maksymalna długość obróbki |
mm |
1527 |
1693 |
Maksymalny ciężar przedmiotu obrabianego - włącznie z uchwytem /uchwyt+kieł (przy max.obrot. 300 min-1) |
kg |
1000 / 2500 |
1000 / 2500 |
WRZECIONA OBRÓBKOWE |
S1 i S2 |
S1 |
|
Przedni koniec wrzeciona S1 i S2 ( DIN 55026 ) |
A11 |
|
|
Maksymalna średnica przy obróbce z pręta |
mm |
122 |
|
Moc wrzeciona S1 i S2 (S1-100%) |
kW |
28 |
|
Moment obrotowy wrzeciona S1 i S2 (S1-100%) |
Nm |
2000 |
|
Maksymalne obroty wrzeciona S1 i S2 |
min-1 |
2800 |
|
