GAdjustment – Innowacyjne rozwiązanie systemowe

GAdjustment – Innowacyjne rozwiązanie systemowe

GAdjustment to przekładnia planetarna ze zintegrowanym kołnierzem wyjściowym firmy Güdel, która umożliwia precyzyjne ustawienie luzu napędów zębatych.

Jakość pracy napędu zębatego zależy w dużej mierze od stopnia dokładności ustawienia luzu pomiędzy listwą i kołem zębatym oraz od jakości wykonania poszczególnych komponentów. Z reguły ustawienie luzu opiera się na radialnym ustawieniu koła względem listwy. Sprzężenie koła z listwą poprzez liniowy ruch przekładni pozwala zredukować luz roboczy. Pozornie prosta operacja w praktyce okazuje się dość skomplikowana. Jej prawidłowe wykonanie wymaga sporego wysiłku, doświadczonego personelu i odpowiednich narzędzi pomiarowych. Co więcej, może się ona wiązać z koniecznością dokonywania kosztownych wielokrotnych pomiarów, a nawet wymagać zamontowania na maszynie specjalnego oprzyrządowania. Firma Güdel opracowała innowacyjny system, który pozwala ustawić luz pomiędzy kołem i listwą zębatą w bardzo prosty sposób. Rozwiązanie Güdel wyznacza nowe standardy w zakresie precyzji, efektywności, oszczędności i łatwości serwisowania.

Centralnym elementem układu GAdjustment jest przekładnia planetarna o zredukowanym luzie ze zintegrowanym kołnierzem wyjściowym, która obraca się wokół zębnika. Po zamocowaniu kołnierza przekładni do struktury maszyny, wystarczy obracać obudową przekładni, by sprzęgnąć zębnik z listwą zębatą. Solidne wsparcie powierzchni montażu kołnierza wyjściowego zapewnia maksymalną sztywność i w konsekwencji, dłuższą żywotność łożysk przekładni. Zaletą tej metody regulacji jest fakt, że przełożenie pomiędzy obrotem przekładni i liniowym ruchem zębnika umożliwia zwiększanie dokładności ustawienia. W efekcie można z dużą dokładnością ustawić luz pomiędzy kołem i listwą zębatą. Gdy przekładnia jest obracana o 180 stopni w celu osiągnięcia pozycji montażowej, ruch mimośrodowy pozwala na całkowite rozłączenie zębnika i zębatki. Możliwość szybkiego odłączenia układu napędu ma istotne znaczenie dla prac serwisowych, gdzie wymagana jest ręczna regulacja podzespołów maszyny.

Kluczowe cechy systemu:

  • Maksymalna sztywność dzięki solidnemu wsparciu łożyska wyjściowego i rozwiązania CP (kompaktowy zębnik)*
  • Kompaktowa funkcjonalna jednostka ze zintegrowanym systemem montażu i pozycjonowania
  • Instrukcja ustawiania luzu dostępna w intuicyjnej aplikacji GAdjuster
  • Szybkie rozłączenie zębnika i zębatki usprawniające prowadzenie prac serwisowych
  • Precyzyjny i powtarzalny proces ustawienia zazębienia w układzie napędu
  • Montaż i demontaż za pomocą standardowych narzędzi
  • Prosty i opłacalny interfejs dla maszyny klienta
  • Optymalne przeniesienie siły mechanizmu zębatego w strukturę maszyny

Przekładnia planetarna NGHP - perspektywiczna technologia dla ruchu


Kompaktowy pakiet o wysokiej sztywności

Przekładnia planetarna NGHP bazuje na sprawdzonej technologii zastosowanej w serii przekładni planetarnych NRHP Güdel. Wprowadzenie unikatowej metodologii montażu za pomocą kołnierza nastawnego zapewnia zarówno łatwość regulacji, jak i ponadprzeciętną sztywność skrętną


Odnowiony interfejs

Nowa koncepcja interfejsu przekładni NGHP z ekscentrycznym kołnierzem wyjściowym w formie wspornika zapewnia optymalne wprowadzenie siły do układu napędowego. Dodatkowo, interfejs pozwala na uproszczenie konstrukcji maszyny i tym sposobem umożliwia obniżenie kosztów


* Zintegrowany zębnik wyjściowy CP

Zintegrowany zębnik wyjściowy CP (kompaktowy zębnik) jest unikalnym rozwiązaniem oferującym zoptymalizowane właściwości montażowe. Pakiet funkcyjny, obejmujący listwę zębatą, koło zębate i przekładnię, to układ napędu najwyższej klasy













GAdjustment – Innowacyjne rozwiązanie systemowe - aplikacja


GAdjuster

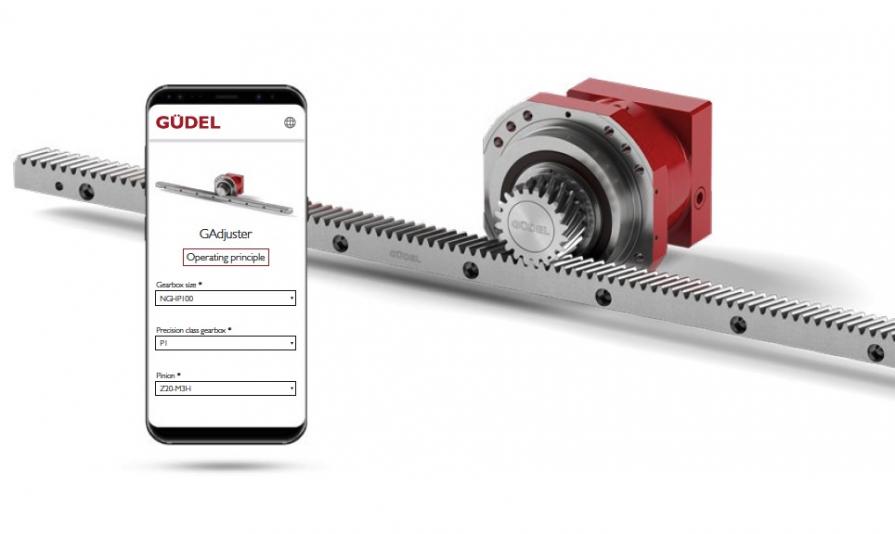

Aplikacja GAdjuster prowadzi użytkownika przez proces regulacji luzu pomiędzy listwą i kołem zębatym. Dzięki ponad 20-letniemu doświadczeniu w zakresie technologii układów napędu możemy bez trudu dobrać zalecenia odnośnie regulacji do konfiguracji klienta. Wystarczy zeskanować kod QR na przekładni, by przy użyciu intuicyjnej aplikacji ustawić zalecany luz liniowy.
  • Ukierunkowany proces regulacji
  • Rekomendacje odnośnie luzu liniowego oparte na 20-letniej tradycji w zakresie technologii układów napędu
  • Rozpoznanie konfiguracji przekładni
  • Rozwiązanie niezależne od platformy
  • Szybki link do zasady działania
  • Odnośne linki do instrukcji obsługi i katalogu
Prosta zasada regulacji zapewnia łatwe, bezbłędne i powtarzalne ustawienie luzu liniowego pomiędzy kołem i listwą zębatą. Aplikacja Gadjuster podpowiada użytkownikowi właściwą wartość w zależności od konfiguracji przekładni.

1. Określ najwyższy punkt listwy zębatej
2. Ustaw przekładnię w pozycji montażowej 0° (rys. 1)
3. Obróć przekładnię w kierunku przeciwnym do ruchu wskazówek zegara do pozycji wstępnej 30° (rys. 2)
4. Zmierz luz za pomocą odpowiedniego narzędzia pomiarowego
5. Określ pozycję końcową używając GAdjuster
6. Ponownie dokonaj pomiaru luzu i porównaj wynik z wartością docelową
7. Jeśli to konieczne, skoryguj ustawienie w oparciu o wartość korekcyjną
8. Luz liniowy został ustawiony (rys. 3)


 Wielkości  080, 100, 140
 Nominalny moment obrotowy na wyjściu S5 T2N [Nm]   Do 500
 Moment przyspieszający S5 T2N [Nm]   Do 650
 Przełożenia i    Od 3 do 100
 Luz J t [arcmin]   1 ; 3 ; 5
 Sztywność   ...
 Prędkość wejściowa   ...
 Montaż   ...
 Hałas   ...
 Cykl pracy S1 / S5   v











GAdjustment-suwmiarka

Branże

GAdjustment jest zoptymalizowanym, innowacyjnym układem napędu, przeznaczonym do liniowych układów napędu o najwyższych wymaganiach. Poza sprawdzoną efektywnością, GAdjustment pozwala na uproszczenie procedury regulacji, montażu i serwisowania oraz na redukcję liczby błędów i kosztów. To idealne rozwiązanie dla nowoczesnych obrabiarek wszelkiego typu, wykonujących dynamiczne ruchy przy obróbce różnych materiałów.

Grupa Güdel jest producentem wysoko precyzyjnych elementów maszyn i dostawcą wysokiej klasy rozwiązań w dziedzinie automatyzacji.

Polecamy: Profil firmy Güdel na portalu Staleo.pl


Źródło: Güdel

Dodano 25.07.2018
