Kitamura precyzyjne obrabiarki do metalu

1 stycznia 2016roku firma Abplanalp nawiązała współpracę z producentem wysoko precyzyjnych obrabiarek do metalu firmy Kitamura, a tym samym stała się wyłącznym dystrybutorem tych obrabiarek w Polsce.

Misją Abplanalp jest przede wszystkim zapewnienie najwyższych standardów obsługi oraz dostarczenie kompleksowych rozwiązań technologicznych gwarantujących naszym partnerom biznesowych przewagę konkurencyjną. Takie możliwości dają wysoko precyzyjne obrabiarki firmy Kitamura.

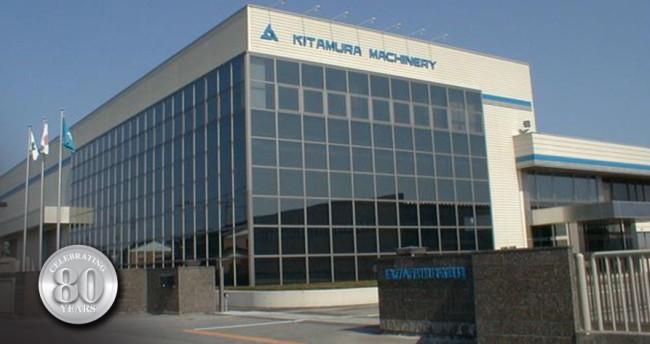

Firma Kitamura została założona w 1933r. w miejscowości Takaoka w Japonii przez Genji Kitamura i od początku istnienia specjalizuje się w produkcji wysoko precyzyjnych obrabiarek do metalu. Produkcja maszyn odbywa się w fabryce w Japonii oddalonej ok 400 km od Tokio a centrala na Europe wraz z magazynem części zamiennych ( wartość ok. 5 mln EURO) mieści się w Niemczech w miejscowości Dusseldorf. W ofercie Kitamura znajdują się precyzyjne poziome i pionowe centra obróbcze oraz ultra precyzyjne obrabiarki pięcioosiowe pionowe i poziome.

Cechami szczególnymi obrabiarek firmy Kitamura jest bardzo wysoka dokładność pozycjonowania +/- 0,002mm, rekordowa na świecie prędkość ruchów dobiegowych maszyn z prowadnicami ślizgowymi do 60m/min, duża sztywność dzięki zastosowaniu ręcznie wykańczanych (skrobanych) powierzchni w elementach konstrukcyjnych maszyny oraz zastosowanie opatentowanego napędu osi "Twin Ballscrew" - system podwójnych śrub kulowych.

Fot.: Kitamura

Przykład unikalnych rozwiązań konstrukcyjnych wyróżniających obrabiarki Kitamura spośród konkurencji :

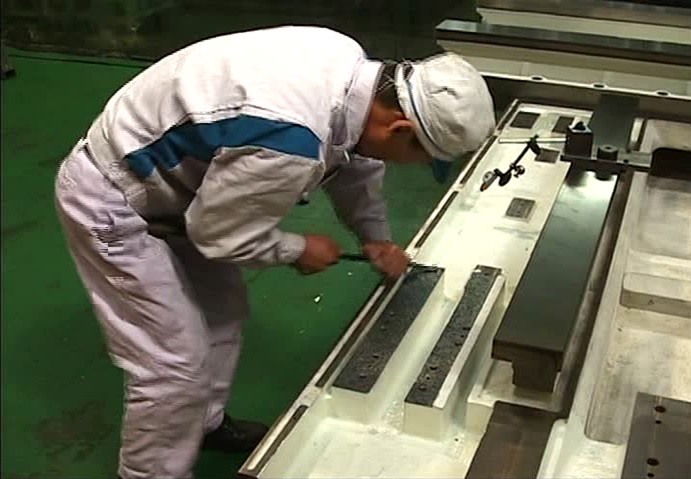

- Konstrukcja maszyny wykańczana ręcznie poprzez skrobanie powierzchni

• Wszystkie powierzchnie elementów konstrukcyjnych maszyny są ręcznie skrobane w celu osiągnięcia idealnego styku powierzchni – doskonała powierzchnia przylegania

• Maszyny budowane w koncepcji TGA – True Geometric Accuracy - prawdziwa dokładność geometryczna wynikająca z doskonałej konstrukcji maszyny i wykończenia powierzchni a nie wprowadzonych kompensacji ( Kitamura nie stosuje kompensacji geometrycznych w celu ustawienia geometrii maszyny)

• Maszyna zachowuje bardzo dużą dokładność geometryczna przez wiele lat użytkowania

Fot.: Kitamura

- Elementy konstrukcyjne wykonane jako potężne odlewy żeliwne

• Waga maszyny o 50% większa niż u konkurencji

• Świetna absorbcja wibracji

• Duża sztywność obrabiarki – dłuższa żywotność narzędzi

• Jednoczęściowa konstrukcja maszyn – jedno łoże dla kolumny i palety

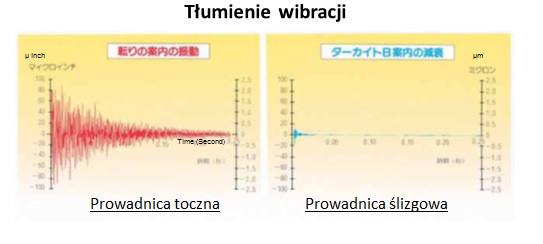

- Szerokie, ręcznie wykańczane prowadnice ślizgowe

• Bardzo duża sztywność obrabiarki :

• 5 razy mniejsze wibracje w porównaniu do prowadnic tocznych

• 5 razy szybsze tłumienie wibracji w porównaniu do prowadnic tocznych

• 7 razy większy kontakt powierzchni prowadnicy w porównaniu do prowadnic tocznych

• Prowadnice ślizgowe precyzyjnie hartowane indukcyjnie oraz szlifowane w celu osiągnięcia idealnej powierzchni

• W celu zapewnienia właściwej ilości oleju smarującego prowadnice, wszystkie powierzchnia ślizgowe pokryte materiałem TURCITE są również ręcznie skrobane

• Dużo mniejsze wibracje w czasie obróbki w porównaniu do porównywalnych obrabiarek z prowadnicami tocznymi zapewniają dłuższą żywotność narzędzi i oszczędności z tego wynikające oraz możliwość pracy z wyższymi parametrami

Fot.: Kitamura

- Rekordowa na świecie prędkość ruchów dobiegowych maszyn z prowadnicami ślizgowymi do 60m/min

• Ruch szybki 60 m/min

• Ruch roboczy 60 m/min

• Bardzo duża dynamika maszyn – skrócenie czasów obróbczych

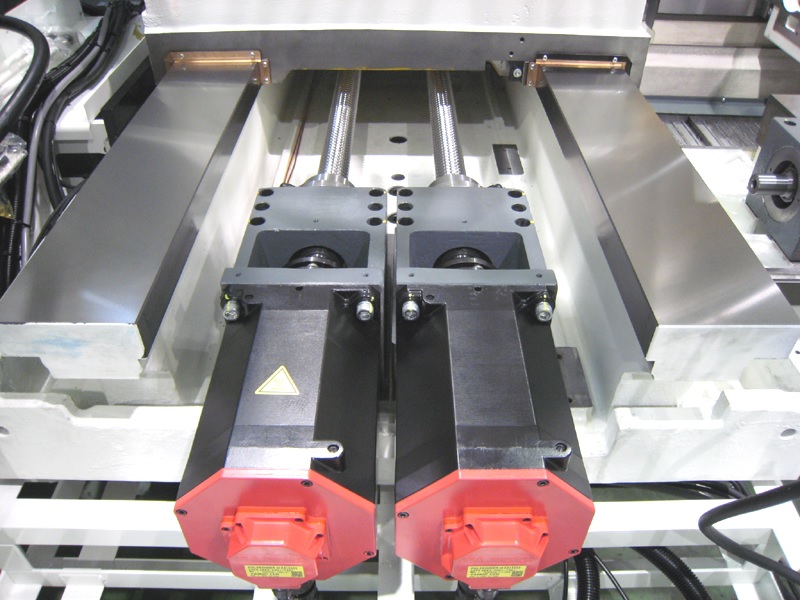

- Opatentowana technologia napędu Twin Ballscrew - podwójne śruby kulowe

• Podwójne, bardzo dokładne śruby kulowe o małym skoku i podwójne silniki w osiach linowych obrabiarki

• Obie śruby działają jako niezależne osie – nie występuje tu problem jak w podobnym rozwiązaniu, ale ze sterowaniem master-slave

• Liniały optyczne w każdej osi

• Dokładność pozycjonowania maszyny +/-0.002mm na pełnym przejeździe

• Powtarzalność +/-0.001m

Fot.: Kitamura

- Szybki i dedykowany do maszyny sterownik Arumatik-Mi Ultra High Speed and High Precision Contour Control z 19” ekranem dotykowym

• Bardzo duża moc obliczeniowa – czytanie bloków do przodu „Block Look-Ahead” do 1680 bloków

• Przeliczanie bloków 2800 bloków/s

Użytkownikami maszyn KITAMURA są tak znane światowe firmy jak: TRW (50 maszyn), DELPHI (96 maszyn), HITACHI AUTOMOTIVE (7 maszyn), NISIN (58 maszyn), TI AUTOMOTIVE (22 maszyny), WHB (36 maszyn), BORG WARNER (10 maszyn), RAYTHEON (43 maszyny), HONEYWELLl (16 maszyn), CURTISS WRIGHT (11 maszyn), WOODWARD (10 maszyn), GKN AREOSPACE (7 maszyn).

Kitamura znana jest ze swojej wysokiej niezawodności, perfekcyjnie zbudowanych maszyn i unikalnych rozwiązań.
