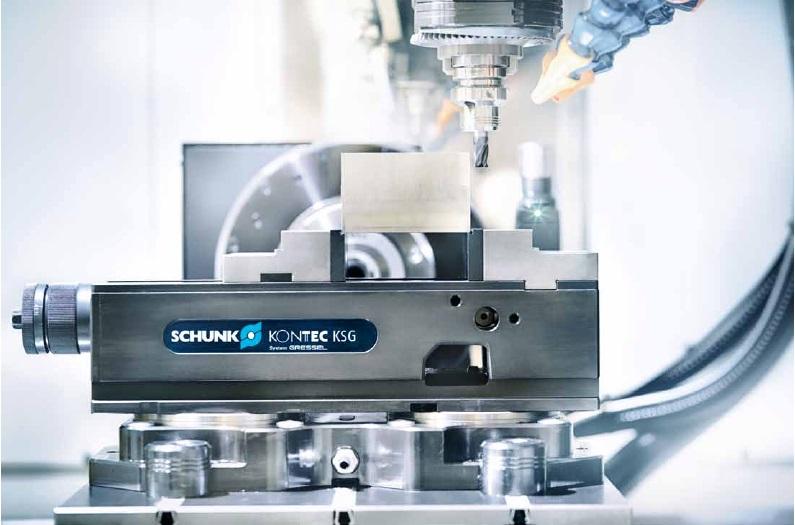

Imadło KONTEC KSG – mocowanie jednym ruchem

Jakość, ekonomia i efektywność to podstawowe założenia w procesie produkcyjnym, wymuszające optymalizację produkcji zarówno pod względem dokładności, jak również minimalizacji czasów obróbkowych i pomocniczych. W mocowaniu detali szczególnie ważne jest więc zastosowanie systemów mocujących, które gwarantują szybką i dokładną wymianę oraz powtarzalność mocowania.

Idealnym rozwiązaniem, łączącym szybkość i niezawodność mocowania detalu na stole maszyny jest oferowane przez firmę SCHUNK precyzyjne imadło maszynowe KONTEC KSG. Unikalne i szybkie mocowanie dźwignią z maksymalnym kątem obrotu 160˚ zapewnia minimalne czasy mocowania, a płynna regulacja pozwala na łatwe dostosowanie siły zacisku w zakresie 4 ÷ 40kN.

Cechy wyrózniające imadło KONTEC KSG firmy SCHUNK na tle konkurencyjnych rozwiązań to: skrócenie czasów przygotowaczych, lepsza ergonomia pracy, szybsze i pewniejsze mocowanie oraz możliwość rozbudowy zależnie od potrzeb.

Cechy produktu:

• kontrolowana siła zacisku od 4 ÷ 40 kN z płynną regulacją
• zabezpieczony przed zanieczyszczeniami mechanizm napędowy i nastawczy
• szeroki zakres szczęk
• możliwa aktywacja hydrauliczna
• mechanizm zacisku zapobiegający wyginaniu się korpusu i szczęk imadła
• dostępny w trzech wielkościach: 100, 125 i 160 mm szerokość szczęk
• kompatybilny z systemem szybkiej wymiany palet VERO-S

Diagram budowy

1. uszczelniony mechanizm zacisku
2. proste mocowanie mechaniczne
3. szeroka gama szczęk
4. regulowana siła mocowania
5. precyzyjnie wykonany korpus imadła
6. odprowadzenie chłodziwa
7. siła mocująca przenoszona poprzez cięgno
8. dźwignia szybkiego mocowania
9. prosty demontaż wrzeciona

Precyzyjne imadło maszynowe KONTEC KSG firmy SCHUNK, to odpowiedź na wysokie oczekiwania klientów w zakresie dokładności i szybkości mocowania- mocowanie przedmiotu obrabianego -gwarantujące powtarzalność i dobre tłumienie drgań - osiąga się jednym ruchem dźwigni, w czasie krótszym niż jedna sekunda.

 160° szybkie mocowanie

• mocowanie < 1 sekunda
• jeden ruch korbą, bez konieczności dokręcania
• brak dodatkowego napędu kątowego
• brak konturów zakłócających- możliwe mocowanie centryczne
• pewna, mechaniczna blokada mocowania

Mocowanie pod napięciem

• brak naprężeń powodujących wyginanie się korpusu i szczęk imadła
• kompatybilność z systemem szybkiej wymiany palet
• wysoka precyzja obróbki
• regulacja siły mocowania niezależna od obrotu wrzeciona

Prosta obsługa

• łatwe pozycjonowanie systemu mocującego
• demontaż i czyszczenie w ciągu kilku sekund
• montaż bezpośredni poprzez korpus imadła
• niewielka liczba komponentów
• modułowe i elastyczne

Imadło KONTEC KSG może stanowić doskonałe uzupełnienie modułowego systemu mocowania VERO-S firmy SCHUNK. Imadło, po zamocowaniu w jego korpusie trzpieni bazujaco- mocujacych, można traktować jako paletę z przedmiotem obrabianym i szybko zamocować na stole obrabiarki wyposażonym w system VERO-S. Użytkownik ma do wyboru największy na świecie asortyment szczęk firmy SCHUNK – od standardowych po specjalne, dedykowane do obróbki 5-osiowej. Standardowy zakres mocowania podstawowej konfiguracji imadła KONTEC KSG wynosi 0 ÷ 349 mm.

Przykłady zastosowania modułowego imadła KONTEC KSG

Imadło KONTEC KSG 5A-VS ze szczękami specjalnymi do obróbki 5-osiowej - dla optymalnej dostępności wrzeciona maszyny do detalu oraz zwiększenia zakresu mocowania	Imadło KONTEC KSG R z płytą        adaptera i płytą wahliwą  - dla mocowania przedmiotów  okrągłych lub niesymetrycznych	KSG 2V - wieża mocująca    zbudowana z dwóch imadeł KONTEC  KSG w wielkościach 100 lub 125  - dla maszyn horyzontalnych
