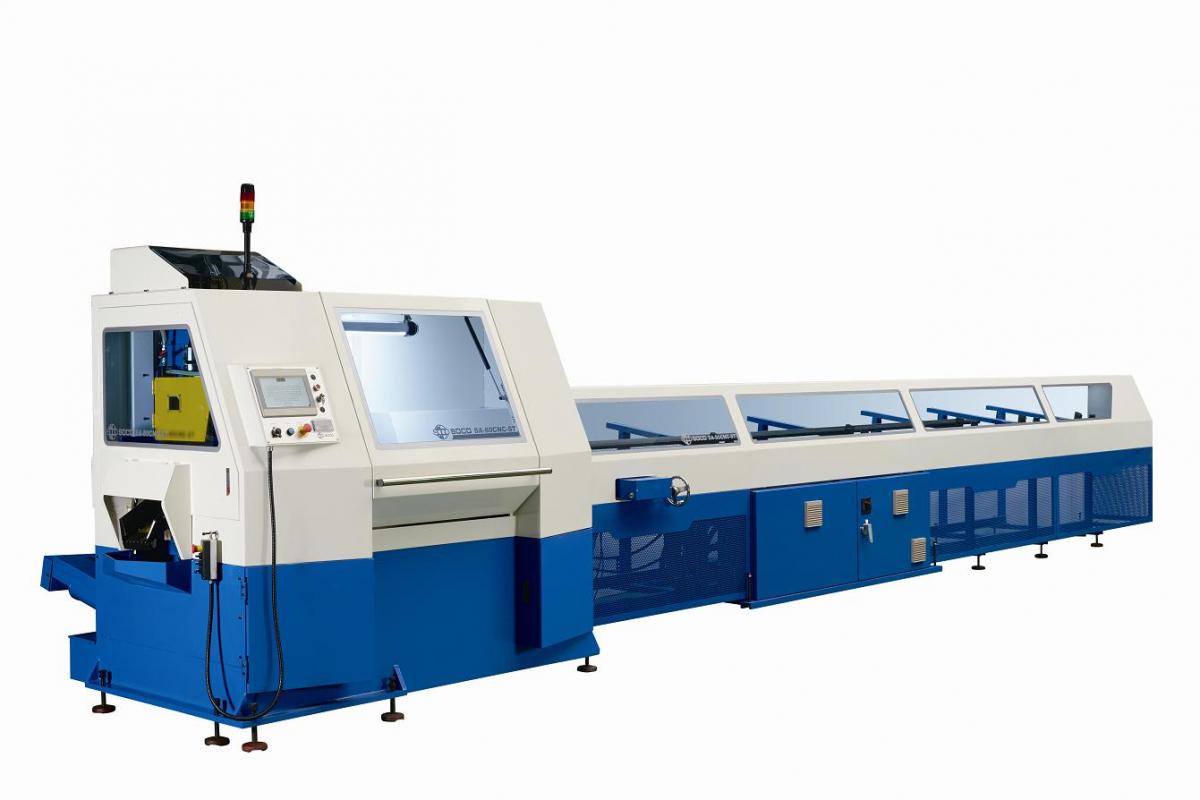

Przecinarka tarczowa SOCO SA-80CNC-ST

Średnica cięcia rur od 15 mm do 80 mm dla jednej rury; od 15 mm do 40 mm dla dwóch rur. Długość cięcia 10 mm do 1000 mm przy jednokrotnym posuwie rury, cięcie dłuższych odcinków przy wykorzystaniu wielokrotnego posuwu.

Tolerancje cięcia:

• 100 mm ~ 200 mm   +/- 0.10 mm
• 500 mm ~ 1000 mm  +/- 0.20 mm
• 1000 mm ~ 2000 mm  +/- 0.25 mm

Dwie osie sterowane poprzez serwomotory:

• Posuw materiału
• Cięcie materiału

Maszyna posiada magazyn rur M6, co pozwala na automatyczny załadunek rur do 6000 mm o nośności 1,7 ton.
Wrzeciono zasilane za pomocą silnika AC o mocy 5HP, wyposażony w falownik do płynnej regulacji prędkości obrotowej, regulacja od 25 do 180 obr/min. Przekładnia została zaprojektowana do obsługi tarcz HSS o średnicy od 275 do 360 mm. Maszyna posiada również system chłodzenia tarczy tnącej oraz transporter wiórów.

Sterowanie i2 SOCO:

• Ekran dotykowy do wprowadzania danych, edycji z możliwością zapisu w pamięci
• Posiada możliwość zaprogramowania różnych długości cięcia na jednej rurze
• Automatyczna kalkulacja długości zejścia tarczy, operator musi podać tylko średnicę rury oraz średnicę tarczy tnącej
• Dynamiczne cięcie: automatyczna kalkulacja szybkości i prędkości obrotowej tarczy tnącej w zależności od średnicy rury i grubości ścianki, różne prędkości (wolno-szybko-wolno) w celu wydłużenie żywotności tarczy
• Informacje o błędzie wyświetlane na ekranie, samodiagnoza
• Rozwiązywanie problemów poprzez komunikację internetową z producentem

Wyposażenie standardowe:

• Falownik do płynnej regulacji prędkości tarczy
• Magazyn 6000 mm
• Transporter wiórów
• Sterowanie SOCO i2 z ekranem dotykowy

Wyposażenie opcjonalne:

• Chłodzenie mgłą olejową

Fot.: Eurometal Sp. z o.o.

Parametry techniczne (jednostka)			Wartość
Zakres cięcia	Rura okrągła [mm]	Jedna rura	⃠15 ~ ⃠ 80
		Dwie rury	⃠15 ~ ⃠ 40
Zakres posuwu	Długość posuwu [mm] posuw		6 ~ 1000
	Pierwszy koniec rury [mm]		12 ~ 60
	Ostatni koniec rury [mm]		75 + α
Maszyna	Tarcza	Rozmiar [mm]	⃠275 ~ ⃠ 360
		Chłodzenie	Olej smarowy rozpuszczalny w wodzie, automatyczny przepływ, pompa 1/2HP(*)
	Głowica tnąca	Napęd wrzeciona	5HP, 4 Poles
		Obr./min.	25 - 80
	Posuw		Napędzany serwomotorem
	Automatyczne usuwanie wiórów		Automatyczny transporter wiórów
	System hydrauliczny	Napęd	2HP, 4 biegunowy
		Napór [kg/cm2]	50
Układ posuwu	Siłownik		Górne lub zaciskowe
Magazyn ładowania [M6]	Standardowa szerokość [mm]		800
	Standardowy udźwig [kg]		1700
	Długość materiału [mm]		3000 ~ 6200
Wymiary [mm] Dł. x Szer. x Wys.			7210 x 2235 x 1950
Waga [kg]			3000
