Precyzyjne frezarki obwiedniowe FOZ 500 i 800 od Eurometal

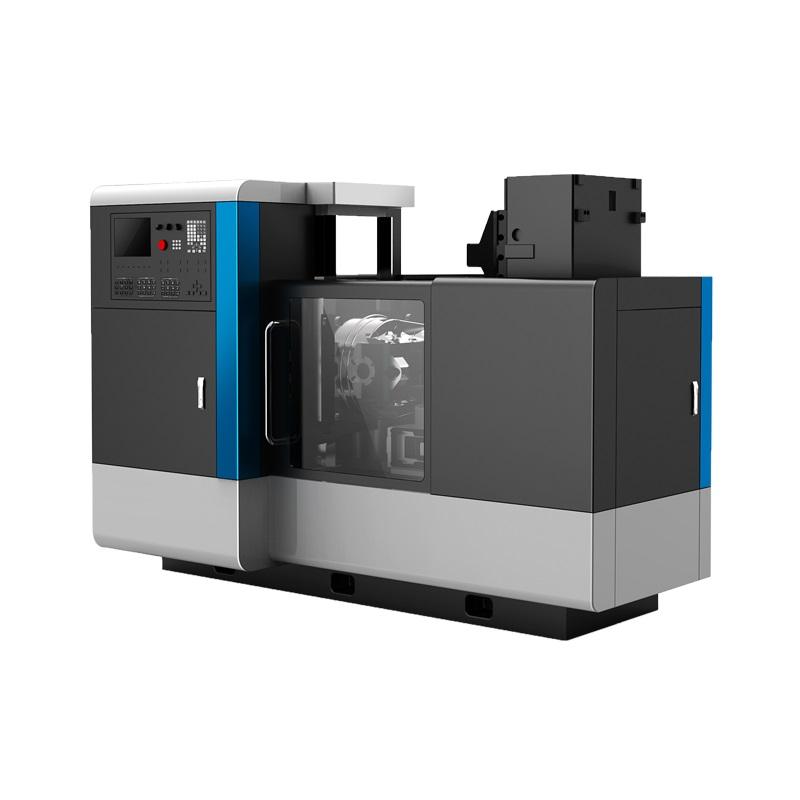

frezarki obwiedniowe FOZ 500 i 800
 Fot.: Eurometal Sp. z o.o

Frezarki obwiedniowe FOZ 500 i 800, które znajdują sie w ofercie firmy Eurometal Sp. z o.o, wyposażone są w układ centralnego smarowania oraz układ chłodzenia.

Jak informuje dystrybutor, frezarki osiadają uwarunkowane wymogami bezpieczeństwa osłony przestrzeni roboczej oraz elementów ruchomych maszyny.

Frezarki są wszechstronne i znajdują zastosowanie przy produkcji seryjnej, małoseryjnej oraz jednostkowej kół zębatych, ślimacznic, wałków wielowypustowych i innych kształtów umiejscowionych na zewnętrznych powierzchniach walcowych.

Obrabiarki FOZ 500 i 800 dposiadają podwójne ściany kolumn i łoża, dzięki czemu jak informuje dystrybutor firma Eurometal, maszyny charakteryzują się dużą sztywnością i bardzo małymi odkształceniami termicznymi, dzięki czemu zapewniają wysokowydajną i dokładną obróbkę przy wysokich parametrach skrawania.

Obrabiarki charakteryzują się łatwością obsługi i regulacji, dzięki czemu jeden operator może obsługiwać kilka maszyn jednocześnie. Przy obróbce kół posuw osiowy możliwy jest zgodnie ze wskazówkami zegara oraz przeciwnie do wskazówek zegara.

frezarki obwiedniowe FOZ 500 i 800
 Fot.: Eurometal Sp. z o.o

dane techniczne jednostka foz 500 foz 800
 Max średnica detalu mm  500  800
 Max moduł  mm  8  10
 Max szerokość obróbcza  mm  250  320
 Min ilość zębów    5  8
 Max kąt spirali  [o]  +/- 45  +/- 45
 Max pionowy przesuw podtrzymki  mm  300 350
 Odległość między osią wrzeciona a powierzchnią stołu  mm  235 – 535 235 – 585
 Odległość między osią wrzeciona a osią stołu    mm  30 – 330 50 – 550
 Odległość miedzy osią podtrzymki a powierzchnią stołu  mm  400 – 630  400 – 630
 Średnica stołu  mm  510  650
 Otwór w stole  mm  80  80
 Stożek wrzeciona    Morse No 5  Morse No 5
 Max wymiar narzędzia średnica x długość  mm  160x160  180x180
 Średnica trzpieni narzędziowych  mm  22/27/32 27/32/40
 Prędkość obrotowa wrzeciona  obr/min  40 – 250 40 – 200
 Zakres posuwu osiowego  mm/obr  0,4 – 4  0,4 – 4
 Całkowita moc*  kW 6,55 8,65
 Moc silnika głównego*  kW  4  5,5
 PLC    OMRON OMRON
 Wymiary (SxDxW)  mm  2,4x1,3x1,8  2,8x1,8x1,9
 Waga netto/brutto  kg  4500/5000  6000/7000

Wyposażenie standardowe:

  • Trzpienie narzędziowe
  • Koła zmianowe
  • Osłona bezpieczeństwa
  • Sterownik PLC
  • Układ hydrauliczny i układ do smarowania
  • Wyposażenie do instalacji maszyny

Opcje:

  • Maszyna z oznaczeniem B – półautomatyczna
  • Maszyna z oznaczeniem X – wysoko produkcyjna o zwiększonej wydajności
Źródło: Eurometal Sp. z o.o

Dodano 18.04.2014
