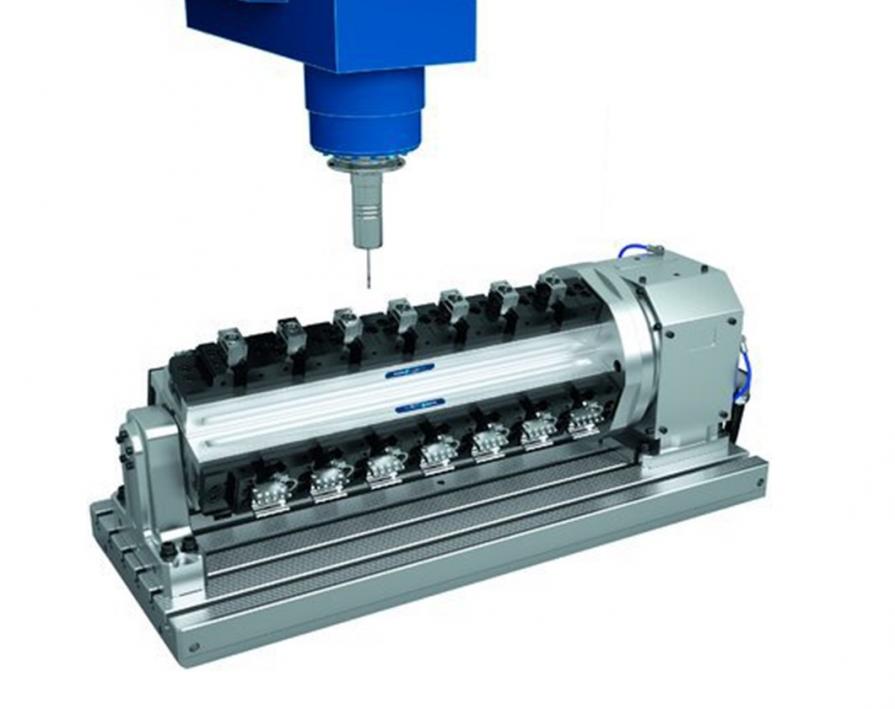

Imadło KONTEC KSM2 SCHUNK - łatwe i szybkie mocowanie

Złożoność procesów produkcyjnych w odpowiedzi na wysokie oczekiwania klientów względem wytwarzanych produktów oraz względy ekonomiczne są obecnie głównymi czynnikami wpływającymi na kształtowanie się nowych trendów w obróbce mechanicznej i automatyzacji produkcji. W procesie wytwarzania wykorzystuje się wiele technologii, przez co konieczne jest przemieszczenie detalu pomiędzy różnorodnymi stanowiskami. Ekonomia wymusza optymalizację produkcji zarówno pod względem minimalizacji czasów obróbkowych, jak również czasów pomocniczych.

Stacjonarne systemy mocowania mają ogromny ukryty potencjał efektywności i jakości produkcji, dlatego szczególnie istotne jest zastosowanie rozwiązań ułatwiających i skracających procesy wymiany obrabianych detali. W odpowiedzi na zapotrzebowanie rynku, firma SCHUNK oferuje nowe imadło wielopozycyjne KSM2, pozwalające na łatwe i szybkie mocowanie dowolnego detalu na maszynie 3-, 4- lub 5-osiowej. Możliwość usunięcia poszczególnych szczęk bezpośrednio z szyny imadła w połączeniu z innowacyjnym systemem szybkiej wymiany szczęk radykalnie skraca czas ustawienia maszyny.

Cechy produktu:

Fot.: Diagram KSM2

1. Hartowane i szlifowane zazębienie zapewnia wyjątkową precyzję i stabilnośc formy

2. Szerokie portfolio szczęk mocujących pozwala na wysoki poziom elastyczności

3. Szybka i łatwa obsługa, dzięki pozycjonowaniui szczęk od góry

4. Szczęka stała może być odwrócona o 180°

5. Niezwykle sztywna szyna mocująca gwarantuje optymalne wyniki produkcji

6. Możliwa adaptacja do wszystkich stacji mocujących VERO-S NSE

7. Laserowo nadrukowana skala dla szybkiego pozycjonowania szczęk

Maksymalna zwartość części przy minimalnych czasach ustawienia.


Niezależnie od tego, czy zamontowany poprzez płyty adaptera, czy bezpośrednio- KONTEC KSM2 jest elastyczny i może być dostosowany do indywidualnych wymagań każdej aplikacji.

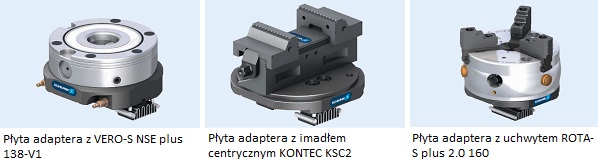

Przykłady aplikacji z imadłem wielopozycyjnym KONTEC KSM2

- KSM2 w aplikacji z VERO-S NSE plus 138-V1

Połączenie VERO-S NSE plus 138-V1 z imadłem KSM2 umożliwia  elastyczny rozstaw otworów pod moduły szybkiej wymiany  palet.  Moduły VERO-S mogą być umieszczone w dowolnym  miejscu na  zazębieniu. (wymiary siatki: 2mm)

- KSM2 w aplikacji z imadłem centrycznym KONTEC KSC2

Połączenie imadła KSM2 z imadłem centrycznym KSC2               umożliwia szybkie i elastyczne zamocowanie niewielkich detali     sześciennych. Imadło KSM2 może zostać przezbrojone w             zaledwie kilku krokach, co czyni je bardziej wielofunkcyjnym.

- KSM2 w aplikacji z uchwytem ROTA-S plus 2.0 160

Imadło KONTEC KSM2 może być także użyte jako nośnik  systemu  mocującego. Ręczny uchwyt ROTA-S plus 2.0, może  być szybko i  łatwo umieszczony na szynie imadła KSM2.  Obrotowo  symetryczne detale można wtedy równie szybko i  niezawodnie    zamocować w uchwycie 3 szczękowym.

Imadło KONTEC KSM2 jest oparte na szynie mocującej o szerokości 90mm i produkowane jest w 5 długościach od 260 do 650mm. Możliwe jest także zestawienie 2 lub więcej szyn w zależności od wymagań aplikacji. Szczęki mocujące na imadle KSM2 mogą mieć szerokość 40, 65 i 90mm. Siła mocowania imadła to 30kN.

Imadło wielopozycyjne KSM2 firmy SCHUNK, to doskonałe rozwiązanie szczególnie przy produkcjach małoseryjnych, małe partie produkcyjne wymagają bowiem bardzo elastycznego systemu mocującego. Modułowy system imadła KSM2 pozwala na zmianę szerokiej gamy urządzeń mocujących w zaledwie kilka minut, a w połączeniu z systemem szybkiej wymiany palet VERO-S daje możliwość znacznie szybszego i bardziej elastycznego przezbrojenia maszyny.
